简单了解AD8231可编程仪表放大器中 Sallen-Key 滤波器技术

2026/2/6 10:44:38
浏览次数: 0

Sallen-Key 滤波器

AD8231 中的额外运放可用于构建二阶 Sallen-Key 滤波器。此类滤波器可在模数转换器之前去除多余噪声或执行抗混叠功能。

简单了解AD8231可编程仪表放大器中 Sallen-Key 滤波器技术

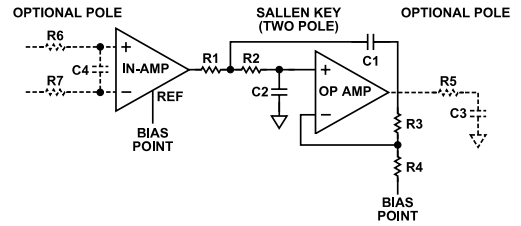

上图图 展示了如何构建一个二阶低通巴特沃斯滤波器。元件 R1、R2、C1 和 C2 设置滤波器的频率。R3 和 R4 的比值设置滤波器的峰值。如果 R4 等于 10 kΩ，R3 应等于 5.9 kΩ 以获得最佳的二阶响应。

根据 AD8231 前后的电路，可能实现三阶滤波器。如果前级具有较小的输出阻抗，可在仪表放大器之前增加一个极点（R6、R7 和 C4）。如果后级具有较高的输入阻抗，可在运放之后增加一个极点（R5 和 C3）。为补偿第三极点的额外衰减，Sallen-Key 级的峰值应更高；R3 和 R4 都应设为 10 kΩ 以获得最佳响应。

注意，除了设置滤波器的峰值外，R3/R4 的比值还设置直流增益：G = 1 + R3/R4。如果需要较低的直流增益，可将 R1 替换为分压器，其中分压器的输出电阻等于所需的 R1 值。

第一张图片则 显示了一个连接到 R4 和仪表放大器基准的偏置点。滤波器级围绕此偏置点放大信号。偏置点通常为电源中点，且应为低阻抗。
