工作原理
电源管理
ICS-43434 具有三种电源状态：高性能模式、低功耗模式和待机模式。
启动和正常操作
ICS-43434 的启动时间小于 20 ms。来自麦克风的 I²S 数据在数据开始输出时即可有效使用。当 SCK 和 WS 处于活动状态时，器件处于正常操作状态（高性能和低功耗模式）。
待机模式
当 SCK 频率降至约 200 kHz 以下时，麦克风进入待机模式。建议通过停止 SCK 和 WS 时钟信号并将这些信号拉低至地进入待机模式，以避免通过 WS 引脚的内部下拉电阻消耗电流。退出待机模式的时序与正常启动相同。
不建议在没有电源供电到 VDD 的情况下向 ICS-43434 提供活动时钟（WS 和 SCK）。这样做会持续开启 ESD 保护二极管，可能影响麦克风的长期可靠性。
麦克风同步
立体声 ICS-43434 麦克风由 WS 信号同步，因此从两个共享相同时钟的麦克风捕获的音频将是同步的。两个麦克风将在 I²S 帧（WS 下降沿）开始时同步采样声学信号。
I²S 数据接口
从机串行数据端口格式为 I²S，24 位，二进制补码。每个 WS 立体声帧必须有 64 个 SCK 周期。LR 控制引脚决定 ICS-43434 在左声道还是右声道输出数据：
设置为左声道时，数据将在 WS 下降沿后输出
设置为右声道时，数据将在 WS 上升沿后输出

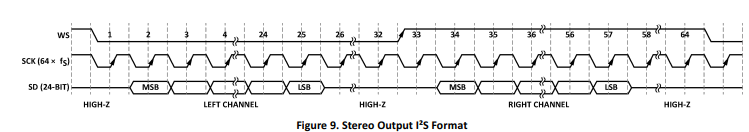

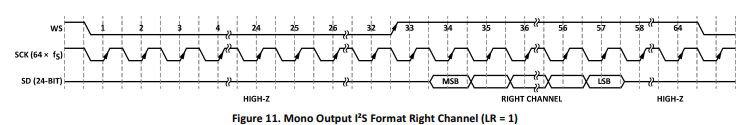

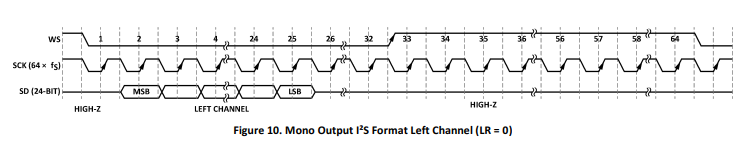

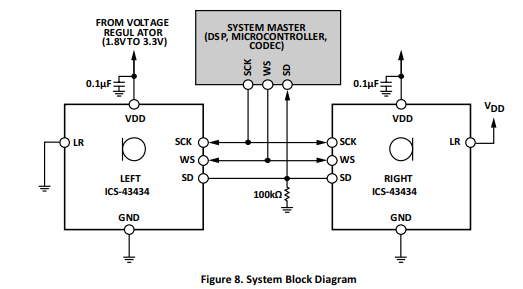

对于立体声应用，左右 ICS-43434 麦克风的 SD 引脚应连接在一起，如图 8 所示。立体声 I²S 数据流格式如图 9 所示。图 10 和图 11 分别显示了左右麦克风的单声道麦克风数据流格式。
数据输出模式
当不主动驱动 I²S 输出数据时，输出数据引脚（SD）处于三态。SD 在 LSB 输出后立即三态，以便另一个麦克风可以驱动公共数据线。
SD 走线应有下拉电阻，以在总线上所有麦克风都将其输出三态时放电线路。100 kΩ 电阻足以满足此要求，如图 8 所示。如果 SD 线需要比 100 kΩ 电阻更快地放电，可以使用较小的电阻，如 10 kΩ。
数据字长度
输出数据字长度为每通道 24 位。
数据字格式
默认数据格式为 I²S（二进制补码），MSB 在前。在此格式中，每个字的 MSB 从每个半帧开始延迟一个 SCK 周期。
