无忙指示器链模式
此模式可用于在 3 线串行接口上以菊花链方式连接多个 AD7980 器件。此功能有助于减少元件数量和布线连接，例如在隔离的多转换器应用中，或用于接口能力有限的系统。数据回读类似于移位寄存器的时钟控制。

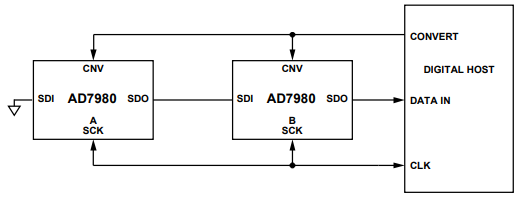

使用两个 AD7980 的连接图示例如下图一 所示，相应的时序如下图二所示。
当 SDI 和 CNV 为低电平时，SDO 被驱动为低电平。在 SCK 为低电平的情况下，CNV 的上升沿启动转换，选择链模式，并禁用忙指示器。在此模式下，CNV 在转换阶段保持高电平，随后的数据回读也是如此。
转换完成后，MSB 输出到 SDO，AD7980 进入采集阶段并断电。存储在内部移位寄存器中的剩余数据位由随后的 SCK 下降沿时钟控制。
对于链中的每个 ADC，SDI 馈送内部移位寄存器的输入，并由 SCK 下降沿时钟控制。链中的每个 ADC 首先输出其数据的 MSB，读取 N 个 ADC 需要 16 × N 个时钟。数据在 SCK 的两个边沿都有效。
虽然可以使用上升沿捕获数据，但使用 SCK 下降沿的数字主机允许更快的读取速率，因此链中可以容纳更多的 AD7980 器件，前提是数字主机具有可接受的保持时间。
由于总回读时间，最大转换速率可能会降低。
带忙指示灯的链式模式可参考下篇文章内容。
