LTC2641/LTC2642 MSOP、DFN 封装引脚功能解析
2026/2/10 10:44:01
浏览次数:
5
LTC®2641 / LTC2642 是 16、14 和 12 位无缓冲电压输出 DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源，并在整个温度范围内保证单调。LTC2641/LTC2642 MSOP、DFN 封装引脚功能信息如下：
LTC2641 – MSOP、DFN 封装
| 引脚 | 名称 | 功能 |
| 1 | REF | 参考电压输入。在 REF 和 V_DD 之间施加 2V 至 V_DD 的外部基准 |
| 2 | CS | 串行接口片选/加载输入。CS 为低时，SCLK 使能以在 DIN 上移位数据。CS 变高时，SCLK 禁用，16 位输入字被锁存，DAC 更新 |
| 3 | SCLK | 串行接口时钟输入。CMOS 和 TTL 兼容 |
| 4 | DIN | 串行接口数据输入。数据在 SCLK 上升沿施加到 DIN 以传输到器件 |
| 5 | CLR | 异步清零输入。逻辑低将 DAC 清零至代码 0 |
| 6 | V_OUT | DAC 输出电压。输出范围为 0V 至 V_REF |
| 7 | V_DD | 电源电压。设置在 2.7V 和 5.5V 之间 |
| 8 | GND | 电路地 |
| 9 | 裸露焊盘（DFN） | 电路地。必须焊接到 PCB 地 |

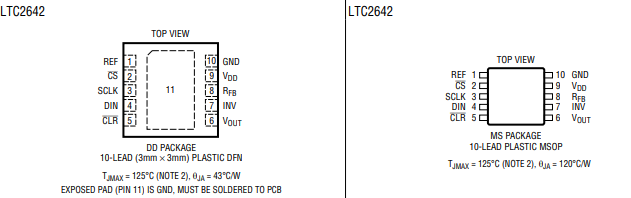

LTC2642 – MSOP、DFN 封装
| 引脚 | 名称 | 功能 |
| 1 | REF | 参考电压输入。在 REF 和 V_DD 之间施加 2V 至 V_DD 的外部基准 |
| 2 | CS | 串行接口片选/加载输入。CS 为低时，SCLK 使能以在 DIN 上移位数据。CS 变高时，SCLK 禁用，16 位输入字被锁存，DAC 更新 |
| 3 | SCLK | 串行接口时钟输入。CMOS 和 TTL 兼容 |
| 4 | DIN | 串行接口数据输入。数据在 SCLK 上升沿施加到 DIN 以传输到器件 |
| 5 | CLR | 异步清零输入。逻辑低将 DAC 清零至中量程 |
| 6 | V_OUT | DAC 输出电压。输出范围为 0V 至 V_REF |
| 7 | INV | 内部比例电阻的中心抽头。在双极模式下连接至外部放大器的反相输入 |
| 8 | R_FB | 反馈电阻。在双极模式下连接至外部放大器的输出。双极输出范围为 −V_REF 至 V_REF |
| 9 | V_DD | 电源电压。设置在 2.7V 和 5.5V 之间 |
| 10 | GND | 电路地 |
| 11 | 裸露焊盘（DFN） | 电路地。必须焊接到 PCB 地 |
