电路描述
缓冲模拟输入
AD7175-2 在两个 ADC 模拟输入端都具有真正的轨到轨、集成、精密单位增益缓冲器。缓冲器为用户提供高输入阻抗的好处，典型输入电流仅为 30 nA，允许高阻抗源直接连接到模拟输入端。

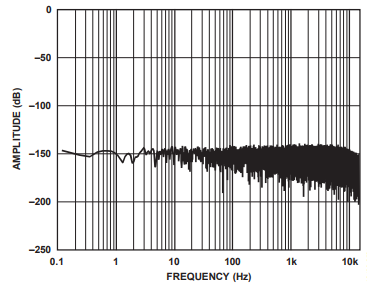

缓冲器完全驱动内部 ADC 开关电容采样网络，简化模拟前端电路要求，同时每个缓冲器仅消耗非常高效的典型 2.9 mA。每个模拟输入缓冲放大器都是完全斩波的，这意味着它最小化了缓冲器的失调误差漂移和 1/f 噪声。ADC 和缓冲器组合的 1/f 噪声特性如下图所示。

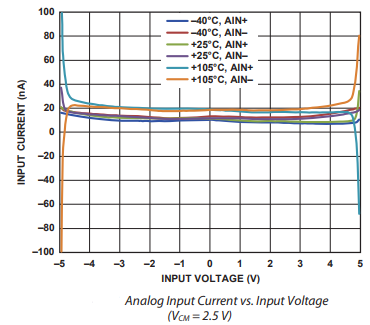

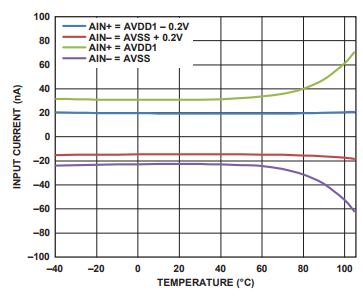

模拟输入缓冲器在轨到轨工作时不会遭受线性度下降，这与许多分立放大器不同。在 AVDD1 和 AVSS 电源轨处或接近电源轨工作时，输入电流会增加。这种增加在较高温度时最为明显。下面两张图片显示了各种条件下的输入电流。
禁用模拟输入缓冲器时，AD7175-2 的平均输入电流随差分输入电压线性变化，变化率为 48 µA/V。
