简单从三个方面了解OPA2376低静态电流运算放大器

2026/2/11 10:14:58
浏览次数: 0

一、定义

OPA376系列代表了具有e trim™的新一代低噪声运算放大器，可提供出色的直流精度和交流性能。轨对轨输入和输出、低偏移（最大25µV）、低噪声（7.5 nV/√Hz）、950µA（最大）的静态电流和5.5-MHz带宽使该部件对各种精密和便携式应用非常有吸引力。此外，该设备具有相当宽的供电范围和出色的电源抑制比，使其对直接由电池运行而无需调节的应用具有吸引力。

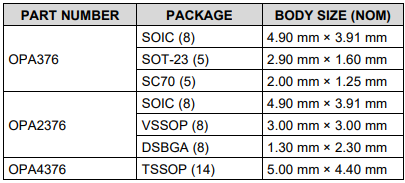

OPA376（单版本）提供MicroSIZE SC70-5、SOT-23-5和SOIC-8封装。OPA2376（双）提供DSBGA-8、VSSOP-8和SOIC-8封装。OPA4376（四路）采用TSSOP-14封装。所有版本均指定在-40°C至+125°C的温度范围内运行。

二、特征

低噪声：1 kHz时为7.5 nV/√Hz

0.1 Hz至10 Hz噪声：0.8µVPP

静态电流：760µA（典型值）

低偏移电压：5µV（典型值）

增益带宽乘积：5.5 MHz

轨对轨输入和输出

单一供应操作

电源电压：2.2 V至5.5 V

封装类型：SC70、SOT-23、DSBGA、VSSOP、TSSOP

简单从三个方面了解OPA2376低静态电流运算放大器

三、应用

ADC缓冲器

音频设备

医疗器械

手持式测试设备

主动滤波

传感器信号调节
在线留言询价
推荐阅读
  • 一文了解LT1963A 线性稳压器的保护特性
    点击次数: 0
    2026-02-11
    LT1963A 稳压器集成了多项保护特性，使其非常适用于电池供电电路。除了单片稳压器常见的保护特性（如电流限制和热限制）外，该器件还能防止反向输入电压、反向输出电压以及反向输出-输入电压。电流限制保护和热过载保护旨在防止器件在输出端出现电流过载情况时损坏。正常工作时，结温不应超过 125°C。该器件的输入端可承受 20V 的反向电压。反向电流将限制在 1mA 以下（通常小于 100μA），且输出端不会出现负电压。该器件可保护自身和负载免受反向接入电池的影响。LT1963A 的输出端可被拉至地以下而不会损坏器件。如果输入端开路或接地，输出端可被拉至地以下 20V。对于固定电压版本，输出将表现得像一个 5kΩ 或更大的大电阻，将电流限制在 600μA 以下。对于可调版本，输出表现为开路，没有电流从该引脚流出。如果输入端由电压源供电，输出将提供器件的短路电流，器件将通过热限制保护自身。在这种情况下，将 SHDN 引脚接地将关断器件并停止输出端的短路电流。可调器件的 ADJ 引脚可被拉至高于或低于地最多 7V 而不会损坏器件。如果输入端开路或接地，ADJ 引脚在被拉至地以下时表现为开路，在被拉至地以上时表现为与二极管串联的大电阻（典型值 5kΩ）。在 ADJ 引脚连接到电阻分压器的情况下，如果输出被拉高，ADJ 引脚输入电流必须限制在 5mA 以下。例如，当输出被强制拉到 20V 时，使用电阻分压器从 1.21V 基准提供稳定的 1.5V 输出。电阻分压器的上端电阻必须选择得当，当 ADJ 引脚为 7V 时，流入 ADJ 引脚的电流限制在 5mA 以下。OUT 与 ADJ 引脚之间的 13V 压差除以流入 ADJ 引脚的最大 5mA 电流，得到上端电阻的最小值为 2.6kΩ。在需要备用电池的电路中，可能出现几种不同的输入/输出条件。当输入端被拉至地、某个中间电压或开路时，...
  • LT1963A-X电源稳压器的过载恢复是什么意思？
    点击次数: 1
    2026-02-11
    与许多 IC 电源稳压器一样，LT1963A-X 具有安全工作区保护。安全工作区保护在输入-输出电压差增加时降低电流限制，并将内部功率晶体管保持在所有输入-输出电压值的安全工作区。该保护旨在在所有输入-输出电压值下提供一定的输出电流，直至器件击穿。首次通电时，随着输入电压上升，输出跟随输入，允许稳压器在非常重的负载下启动。在启动期间，随着输入电压上升，输入-输出电压差很小，允许稳压器提供大输出电流。在高输入电压下，可能会出现一个问题：移除输出短路后，输出电压无法恢复。其他稳压器，如 LT1085，也表现出这种现象，因此这不是 LT1963A-X 独有的。当输入电压高且输出电压低时，该问题会在重输出负载下发生。常见情况是在输入电压已经开启后，立即移除短路或将关断引脚拉高。对于这种负载，负载线可能与输出电流限制曲线在两个点相交。如果发生这种情况，稳压器有两个稳定的输出工作点。通过这种双交叉，输入电源可能需要循环降至零并再次上升才能使输出恢复。
  • 关于LT3094负线性稳压器的稳定性和输出电容分析
    点击次数: 1
    2026-02-11
    LT3094 需要输出电容来保证稳定性。鉴于其高带宽，ADI 推荐使用低 ESR 和低 ESL 陶瓷电容。稳定性要求最小 10µF 输出电容，ESR 低于 30mΩ，ESL 低于 1.5nH。鉴于使用单个 10µF 陶瓷输出电容实现的高 PSRR 和低噪声性能，更大的输出电容值只能略微改善性能，因为稳压器带宽随输出电容增加而降低——因此，使用大于最小 10µF 输出电容几乎没有什么好处。尽管如此，较大的输出电容值确实可以减少负载瞬态期间的峰值输出偏差。请注意，用于为 LT3094 供电的单个元件去耦的旁路电容会增加有效输出电容。对使用的陶瓷电容类型给予额外考虑。它们用各种电介质制造，每种在温度和施加电压下表现不同。最常用的电介质具有 EIA 温度特性代码 Z5U、Y5V、X5R 和 X7R。电介质特性适用性Z5U 和 Y5V适合在小封装中提供高电容，但电压和温度系数较强不太适合 LT3094X5R 和 X7R特性更稳定，更适合与 LT3094 一起使用推荐X7R 电介质在温度范围内具有更好的稳定性，而 X5R 较便宜且提供更高的容值。尽管如此，使用 X5R 和 X7R 电容时仍必须小心。X5R 和 X7R 代码仅规定工作温度范围和随温度的最大电容变化。虽然 X5R 和 X7R 的直流偏置电容变化比 Y5V 和 Z5U 电介质好，但仍可能显著降低电容至足够水平以下。如下图所示，电容直流偏置特性往往随元件封装尺寸增加而改善，但高度建议在操作电压下验证预期电容。由于其在小封装尺寸中的良好电压系数，ADI 推荐使用 Murata 的 GJ8 系列陶瓷电容。
  • 前馈电容：LT3015稳压器的输出电压噪声、瞬态性能和 PSRR
    点击次数: 1
    2026-02-11
    LT3015 稳压器在 10Hz 至 100kHz 带宽内提供低输出电压噪声，同时以满负载电流工作。在单位增益配置工作时，该频率范围内的输出电压噪声约为 240nV/√Hz。对于较高的输出电压（使用电阻分压器），输出电压噪声会相应增加。为了降低较高输出电压的输出电压噪声，请在 V_OUT 至 V_ADJ 之间包含一个前馈电容（C_FF）。建议使用高质量、低泄漏的电容。该电容在高频下旁路电阻分压器网络，从而降低输出噪声。使用 10nF 前馈电容，当输出电压通过 100µA 反馈电阻分压器设置为 −5V 时，输出噪声从 220µV_RMS 降低至 70µV_RMS。如果不注意电路布局和测试，通常会测量到较高的输出电压噪声值。附近走线的串扰会在 LT3015 的输出上感应不需要的噪声。此外，还必须考虑电源纹波抑制（PSRR），因为 LT3015 不表现出无限的 PSRR，因此一小部分输入噪声会传播到输出。使用从 V_OUT 至 V_ADJ 的前馈电容（C_FF）还有一个额外的好处，即改善大于 −1.22V 的输出电压的瞬态响应和 PSRR。没有前馈电容，当输出电压升至 −1.22V 以上时，响应和建立时间会增加。使用下图中的方程来确定 C_FF 的最小值，以实现与 −1.22V 输出电压性能相似的瞬态（和噪声）性能，无论选择的输出电压如何见典型性能特性部分的瞬态响应和输出噪声。需要注意的是，启动时间受前馈电容使用的影响。启动时间与前馈电容的大小和输出电压成正比，与反馈电阻分压器电流成反比。特别是，当输出电压通过 100µA 反馈电阻分压器电流设置为 −5V 时，使用 10nF 前馈电容和 10µF 输出电容，启动时间减慢至 860µs。
  • LT3015低噪稳压器的保护特性是什么吗？简单介绍一下！
    点击次数: 1
    2026-02-11
    问：LT3015低噪稳压器的保护特性是什么吗？答：LT3015 集成了多项保护功能，使其成为电池供电应用的理想选择。除与单片稳压器相关的正常保护功能（如限流和热限流）外，该器件还能保护自身免受反向输入电压和反向输出电压的损害。精密限流和热过载保护旨在保护 LT3015 免受器件输出端电流过载条件的影响。正常工作时，不要让结温超过 125°C。将 LT3015 的输出拉至地以上不会对器件造成损坏。如果 IN 悬空或接地，OUT 可以被拉至地以上 30V。此外，OUT 表现为开路，即没有电流流入该引脚。如果 IN 由电压源供电，OUT 吸收 LT3015 的短路电流并通过热限流保护自身。在这种情况下，将 SHDN 引脚接地可关闭器件并阻止 OUT 吸收短路电流。
