L99MC6GJ IC是一款高度灵活的单片中电流输出驱动器，它包含3个专用低压侧输出（通道4至6）和3个独立的自配置输出（通道1至3），可以以任何组合用作低压侧或高压侧驱动器。那么，它的SPI的信号描述是怎样的？下面就一块简单了解一下！
串行时钟（SCK）
此输入信号提供串行接口的时序。串行数据输入（SDI）上的数据在串行时钟（SCK）的上升沿锁存。串行数据输出（SDO）上的数据在串行时钟的下降沿移出（见下图）。

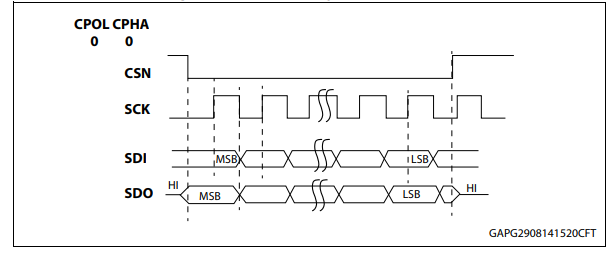

SPI 可以由微控制器驱动，其 SPI 外设运行在以下模式：CPOL = 0 和 CPHA = 0（见下图）。
串行数据输入（SDI）
此输入用于将数据串行传入器件。它接收要写入的数据。数值在串行时钟（SCK）的上升沿锁存。
串行数据输出（SDO）
此输出信号用于将数据串行传出器件。数据在串行时钟（SCK）的下降沿移出。
当 CSN 为低电平且无时钟信号时，SDO 还反映 <全局错误标志>（<全局状态寄存器>，位 7）的状态。
片选非（CSN）
当此输入信号为高电平时，器件被取消选择，串行数据输出（SDO）处于高阻抗状态。将此输入驱动为低电平可使能通信。通信必须在串行时钟（SCK）的低电平开始和停止。
