快问快答：快速了解LT8362电流模式 DC/DC 转换器

2026/2/11 10:44:19

浏览次数: 0

问题一：什么是LT8362电流模式 DC/DC 转换器？

LT8362 是一款电流模式 DC/DC 转换器，具有 60V、2A 开关，工作输入电压范围为 2.8V 至 60V。凭借其独特的单反馈引脚架构，能够实现升压、SEPIC 或反相转换。

突发模式（Burst Mode）操作消耗低至 9µA 静态电流，在极低输出电流时保持高效率，同时将典型输出纹波保持在 15mV 以下。

外部补偿引脚允许在宽输入和输出电压范围内优化环路带宽，以及 300kHz 至 2MHz 的可编程开关频率。SYNC/MODE 引脚允许同步到外部时钟。它还可用于在突发模式或跳脉冲模式之间选择，可选择是否使用扩频频率调制以降低 EMI。

为提高效率，BIAS 引脚可以接受第二输入来为 INTVCC 稳压器供电。附加功能包括频率折返和可编程软启动，以在启动期间控制电感电流。

问题二：LT8362都具备哪些功能？

宽输入电压范围：2.8V至60V

超低静态电流和低纹波突发模式®操作：IQ=9µA

2A，60V电源开关

使用单个反馈引脚进行正或负输出电压编程

可编程频率（300kHz至2MHz）

可与外部时钟同步

低电磁干扰的扩频频率调制

BIAS引脚，提高效率

可编程欠压锁定（UVLO）

热增强型10引脚3mm×3mm DFN和16引脚MSOP封装

n AEC-Q100符合汽车应用标准

问题三：LT8362常被应用在哪些方面？

工业和汽车

电信

医疗诊断设备

便携式电子产品

问题四：采用什么封装？

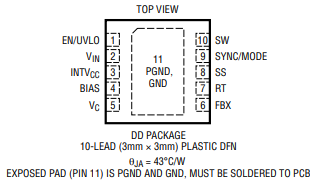

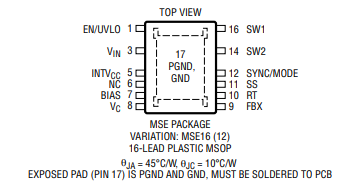

LT8362 采用带散热增强的 10 引脚 3mm × 3mm DFN 封装，或带散热增强的 16 引脚 MSOP 封装（移除四个引脚）。
