简单从三个方面了解LT3015低噪声、负线性稳压器

2026/2/11 11:26:16
浏览次数: 0

一、定义

亚德诺LT3015系列是低噪声、低压差、负线性稳压器，具有快速瞬态响应。这些器件在310mV的典型压降下提供高达1.5A的输出电流。工作静态电流通常为1.1mA，在停机时降至<1μA。在漏极时，静态电流也得到了很好的控制。除了快速的瞬态响应外，LT3015系列还具有非常低的输出噪声，使其成为噪声敏感应用的理想选择。

简单从三个方面了解LT3015低噪声、负线性稳压器

LT3015稳压器稳定，最小输出电容为10μF。此外，该稳压器可以使用小型陶瓷电容器，而无需像其他稳压器那样添加ESR。内部保护电路包括反向输出保护、带折返的精确电流限制和带滞后的热限制。

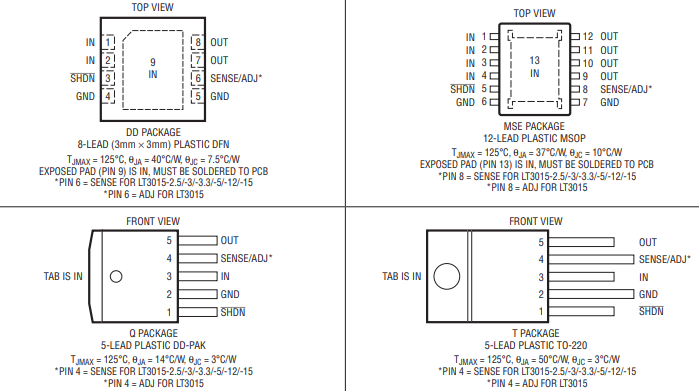

LT3015稳压器可提供2.5V、3V、3.3V、5V、-12V和-15V的固定输出电压，也可作为具有-1.22V参考电压的可调设备。封装包括5导联TO-220和DD-Pak、热增强型12导联MSOP和薄型（0.75mm）8导联3mm×3mm DFN。

二、功能

输出电流：1.5A

压降：310mV

带折叠的精密电流限制

低输出噪声：60µVRMS（10Hz至100kHz）

低静态电流：1.1mA

精确正或负停机逻辑

快速瞬态响应

宽输入电压范围：-1.8V至-30V

可调输出电压范围：-1.22V至-29.3V

固定输出电压：-2.5V、-3V、-3.3V、-5V、-12V、-15V

液滴中受控的静态电流

<1µA停机时的静态电流

稳定，输出电容为10µF

陶瓷、钽或铝电容器稳定

滞后热极限

反向输出保护

5引脚TO-220和DD-Pak，热增强12引脚MSOP和8引脚3mm×3mm×0.75mm DFN封装

三、应用

开关电源后调节器

负逻辑电源

低噪声仪表

工业用品

LT1963A的负互补
