LT3015 稳压器在 10Hz 至 100kHz 带宽内提供低输出电压噪声,同时以满负载电流工作。在单位增益配置工作时,该频率范围内的输出电压噪声约为 240nV/√Hz。对于较高的输出电压(使用电阻分压器),输出电压噪声会相应增加。
为了降低较高输出电压的输出电压噪声,请在 V_OUT 至 V_ADJ 之间包含一个前馈电容(C_FF)。建议使用高质量、低泄漏的电容。该电容在高频下旁路电阻分压器网络,从而降低输出噪声。
使用 10nF 前馈电容,当输出电压通过 100µA 反馈电阻分压器设置为 −5V 时,输出噪声从 220µV_RMS 降低至 70µV_RMS。
如果不注意电路布局和测试,通常会测量到较高的输出电压噪声值。附近走线的串扰会在 LT3015 的输出上感应不需要的噪声。此外,还必须考虑电源纹波抑制(PSRR),因为 LT3015 不表现出无限的 PSRR,因此一小部分输入噪声会传播到输出。

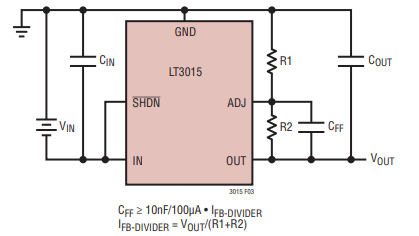

使用从 V_OUT 至 V_ADJ 的前馈电容(C_FF)还有一个额外的好处,即改善大于 −1.22V 的输出电压的瞬态响应和 PSRR。没有前馈电容,当输出电压升至 −1.22V 以上时,响应和建立时间会增加。使用下图中的方程来确定 C_FF 的最小值,以实现与 −1.22V 输出电压性能相似的瞬态(和噪声)性能,无论选择的输出电压如何见典型性能特性部分的瞬态响应和输出噪声。

需要注意的是,启动时间受前馈电容使用的影响。启动时间与前馈电容的大小和输出电压成正比,与反馈电阻分压器电流成反比。特别是,当输出电压通过 100µA 反馈电阻分压器电流设置为 −5V 时,使用 10nF 前馈电容和 10µF 输出电容,启动时间减慢至 860µs。
