德州仪器TLV757P低压降稳压器的定义说明

2026/2/25 11:21:41
浏览次数: 0

TLV757P 低压降稳压器 (LDO) 是一款超小型低静态电流 LDO，可提供 1A 拉电流，具有良好的线路和负载瞬态性能。经优化的 TLV757P 可支持 1.45V 至 5.5V 的 输入电压范围 从而适用于各种应用。为最大程度地降低成本和解决方案尺寸，该器件在 0.6V 至 5V 范围内以固定输出电压的形式提供，以支持现代 MCU 更低的内核电压。此外，TLV757P 具备带有使能功能的低 IQ，从而可将待机功耗降至最低。该器件 具有 内部软启动功能，旨在降低浪涌电流，该电流将为负载提供受控电压并在启动过程中最大程度地降低输入电压压降。关断时，该器件可主动下拉输出以快速释放输出并确保已知的启动状态。

TLV757P 电子元器件在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。高精度带隙与误差放大器支持 1% 的典型精度。所有器件版本均具有集成的热关断保护、电流限制和低压锁定 (UVLO) 功能。TLV757P 包含一个内部过流保护限制，有助于在短路事件中减少热耗散。

具备的特性

• 输入电压范围：1.45 V 至 5.5 V

• 可提供固定输出电压：0.6V 至 5V（50mV 步长）

• 低 IQ：25μA（典型值）

• 低压降：在 1 A 下为 425 mV（最大值）（VOUT 为3.3V）

• 输出精度：1%（最大值）

• 内置软启动功能，具有单调 VOUT 上升

• 折返电流限制

• 有源输出放电

• 高 PSRR：100kHz 时为 45dB

• 与 1µF 的陶瓷输出电容器搭配使用时可保持稳定

常见应用

• 机顶盒、电视和游戏机

• 便携式和电池供电类设备

• 台式机、笔记本电脑和超极本

• 平板电脑和遥控器

• 白色家电和电器

• 电网基础设施和保护继电器

• 摄像头模块和图像传感器

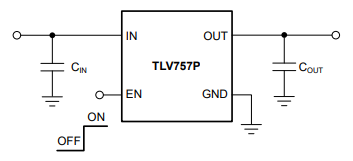

典型应用图

德州仪器TLV757P低压降稳压器的定义说明
