TPS7A20L低压降 (LDO) 线性稳压器的欠压锁定（UVLO）操作

2026/2/25 11:46:42

浏览次数: 0

TPS7A20 是一款超小型低压降 (LDO) 线性稳压器电子元件，可提供 300mA 的输出电流。TPS7A20 旨在提供符合射频和其他敏感模拟电路要求的低噪声、高 PSRR 和出色的负载和线路瞬态性能。

欠压锁定（UVLO）操作

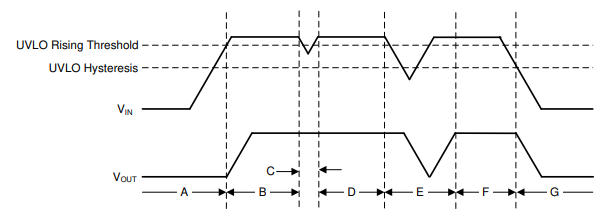

UVLO 电路确保器件在输入电源达到最小工作电压范围之前保持禁用状态，并确保当输入电源崩溃时器件关断。下图显示了 UVLO 电路对各种输入电压事件的响应。该图可分为以下几个部分：

区域 A：器件在输入达到 UVLO 上升阈值之前不会启动。

区域 B：正常工作，稳压器件。

区域 C：高于 UVLO 下降阈值的电压跌落事件（UVLO 上升阈值 - UVLO 迟滞）。输出可能脱离稳压，但器件保持使能。

区域 D：正常工作，稳压器件。

区域 E：低于 UVLO 下降阈值的电压跌落事件。在大多数情况下器件被禁用，输出因负载和有源放电电路而下降。当输入电压达到 UVLO 上升阈值时，器件重新使能，随后正常启动。

区域 F：正常工作，随后输入下降到 UVLO 下降阈值。

区域 G：当输入电压下降到 UVLO 下降阈值至 0 V 时，器件被禁用。输出因负载和有源放电电路而下降。

TPS7A20L低压降 (LDO) 线性稳压器的欠压锁定（UVLO）操作
