LTC5555射频放大器使用巴伦实现单端中频输出分析

2026/2/26 13:39:19
浏览次数: 0

LTC5555射频放大器使用巴伦实现单端中频输出

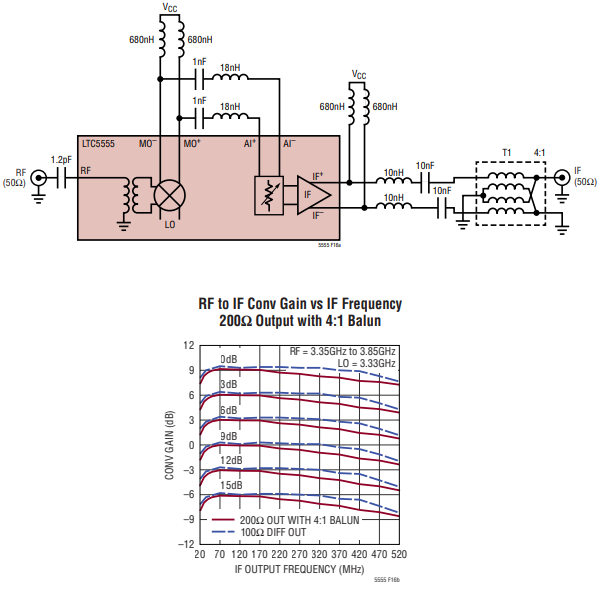

LTC5555 评估板默认提供差分中频（IF）输出，但可通过插入一个 4:1 巴伦（如图下图所示）修改为单端工作模式。在中频差分输出端串联的 10nH 电感可补偿中频放大器的输出电容，从而在高达约 500MHz 的频率下产生 200Ω 的差分输出阻抗。该 4:1 巴伦随后将 200Ω 差分输出转换为 50Ω 单端输出。对于中频频率低于 250MHz 的应用，无需使用串联的 10nH 电感。

LTC5555射频放大器使用巴伦实现单端中频输出分析

上图中显示了使用 Mini-Circuits TCM4-19+ 巴伦时测得的变频增益与中频输出频率的关系曲线。射频输入扫描范围为 3.35GHz 至 3.85GHz，固定本振频率为 3.33GHz，产生的中频输出范围为 20MHz 至 520MHz。图中还同时绘制了标准 100Ω 差分输出匹配下的实测变频增益作为对比，以突出巴伦引入的插入损耗。
在线留言询价
推荐阅读
  • MAX2029混频器相关端口的详细描述
    点击次数: 0
    2026-02-26
    RF 端口与巴伦当将 MAX2029 用作下变频器电子元件时，其 RF 输入在内部已匹配至 50Ω，无需外部匹配元件。由于输入通过片内巴伦在直流（DC）上短路到地，因此需要一个隔直电容。在整个 815MHz 至 1000MHz 的 RF 频率范围内，RF 回波损耗通常优于 15dB。当用作上变频器时，RF 端口为单端输出，同样匹配至 50Ω。LO 输入、缓冲器与巴伦MAX2029 针对低侧本振注入架构进行了优化，本振频率范围为 570MHz 至 900MHz。作为附加功能，MAX2029 内置一个 LO SPDT 开关，可用于跳频应用。该开关可选择两个单端 LO 端口中的一个，使外部振荡器能在切换前稳定于特定频率。LO 切换时间通常小于 50ns，足以满足几乎所有 GSM 应用需求。若不采用跳频功能，可将开关设置为任一 LO 输入。该开关由数字输入 LOSEL 控制：逻辑高电平选择 LO2，逻辑低电平选择 LO1。为避免损坏器件，在施加数字逻辑信号至 LOSEL 之前，必须先向 VCC 施加电压。LO1 和 LO2 输入均在内部匹配至 50Ω，每个输入端需外接一个 82pF 隔直电容。两级片内 LO 缓冲器允许较宽的 LO 驱动输入功率范围。所有保证规格均基于 -3dBm 至 +3dBm 的 LO 信号功率。片内低损耗巴伦配合 LO 缓冲器共同驱动双平衡混频器。从 LO 输入到 IF 输出的所有接口与匹配组件均已集成在芯片内部。高线性度混频器MAX2029 的核心是一个双平衡、高性能无源混频器。得益于片内 LO 缓冲器提供的大幅值 LO 摆幅，器件展现出卓越的线性度。差分中频（IF）MAX2029 混频器的中频频率范围为 直流至 250MHz。请注意，这些差分端口特别适合提升 IIP2 性能。对于单端 IF 应用，需使用一个 1:1 巴伦，将 50Ω 差分 IF 阻抗转换为...
  • 什么是MAX2029变频混频器？常被使用在哪些应用中？
    点击次数: 0
    2026-02-26
    MAX2029 是一款高线性度无源上变频或下变频混频器电子元器件，设计用于在 815MHz 至 1000MHz 射频（RF）频率范围内提供：+36.5dBm 输入三阶截点（IIP3）6.7dB 噪声系数（NF）6.5dB 变频损耗以支持 GSM/蜂窝基站发射机或接收机应用。凭借 570MHz 至 900MHz 的本振（LO）频率范围，该混频器特别适用于低侧本振注入架构。若需引脚兼容且专为高侧本振注入设计的混频器，请参考 MAX2031 数据手册。除了提供卓越的线性度和噪声性能外，MAX2029 还实现了高度集成。器件内部包含：一个双平衡无源混频核心一个双输入 LO 可选开关一个 LO 缓冲器片内集成的巴伦允许使用单端 RF 输入进行下变频（或单端 RF 输出进行上变频），以及单端 LO 输入。MAX2029 标称所需 LO 驱动功率为 0dBm，供电电流保证低于 100mA。引脚兼容性与系列扩展MAX2029 与以下系列器件引脚兼容：MAX2039、MAX2041、MAX2042、MAX2044（覆盖 1700MHz–2200MHz、2000MHz–3000MHz、3200MHz–3900MHz 的混频器）这使得整个无源上变频器/下变频器家族非常适合需要在同一印刷电路板（PCB）布局中支持多个频段的应用场景。封装与温度范围MAX2029 采用紧凑的 20 引脚薄型 QFN 封装（5mm × 5mm），带裸露焊盘（exposed paddle）。电气性能在扩展工作温度范围 –40°C 至 +85°C 内得到保证。因此常被适用于以下应用：蜂窝频带WCDMA和cdma2000®基站GSM 850/GSM 900 2G和2.5G EDGE基站TDMA和集成数字增强网络（iDEN®）基站PHS/PAS基站WiMAX基站和客户驻地设备预...
  • 简单了解MAX2042A单路、高线性度上/下变频混频器
    点击次数: 0
    2026-02-26
    MAX2042A 是一款单通道、高线性度上变频/下变频混频器电子元器件，可提供高达 +33dBm 输入三阶截点（IIP3）、7.25dB 噪声系数 和 7.2dB 变频损耗，适用于 1600MHz 至 3900MHz 的 GSM/EDGE、CDMA、TD-SCDMA、WCDMA、LTE、TD-LTE、WiMAX™ 及 MMDS 无线基础设施应用。凭借超宽 1300MHz 至 4000MHz 的本振（LO）频率范围，该器件可用于几乎任何 1.7GHz 至 3.5GHz 的应用场景（采用低侧或高侧本振注入架构）除了提供卓越的线性度和噪声性能外，该 IC 还实现了高度集成。器件内部包含一个双平衡无源混频核心、一个 LO 缓冲器以及片内巴伦，支持单端 RF 和 LO 输入。该器件标称所需 LO 驱动功率为 0dBm，在 VCC = 5.0V 时典型供电电流为 140mA，在 VCC = 3.3V 时为 122mA。MAX2042A 引脚兼容 MAX2042（2000MHz 至 3000MHz 混频器），也与以下器件引脚相似：MAX2029 / MAX2031 / MAX2033（650MHz 至 1550MHz 混频器）MAX2039 / MAX2040 / MAX2041（1700MHz 至 3000MHz 混频器）MAX2044（2300MHz 至 4000MHz 混频器）这使得整个上变频器/下变频器系列非常适合需要在同一 PCB 布局中支持多个频段的应用。MAX2042A 采用紧凑的 20 引脚 TQFN 封装（5mm × 5mm），带裸露焊盘。电气性能在扩展温度范围 Tc = -40°C 至 +85°C 内得到保证。因此常被应用于：1.8GHz/1.9GHz GSM/EDGE/CDMA基站2.1GHz WCDMA/LTE基站2.3GHz TD-...
  • 什么是LTC5590下变频混频器？简单介绍其特征
    点击次数: 0
    2026-02-26
    LTC5590 属于双通道、高动态范围、高增益下变频混频器系列电子元件，覆盖射频（RF）频率范围从 600 MHz 至 4.5 GHz。LTC5590 针对 600 MHz 至 1.7 GHz 的 RF 应用进行了优化。为获得最佳性能，本振（LO）频率必须落在 700 MHz 至 1.5 GHz 范围内。一个典型应用是 LTE 或 GSM 接收机，其 RF 输入频率为 700 MHz 至 915 MHz，并采用高侧本振（high-side LO）。LTC5590 的高变频增益和高动态范围特性，使其能够在高选择性接收机设计中使用损耗较大的中频（IF）滤波器，同时最大限度地降低整体解决方案成本、电路板占用面积以及系统级变异。该器件还提供低电流模式以实现额外节能，且每个混频器通道均具备独立的关断控制功能。那么LTC5590下混频器都具备哪些特征呢？转换增益：900MHz时为8.7dBIIP3:900MHz时为26dBm噪声系数：900MHz时为9.7dBn在5dBm阻塞下为15.6dB NF高输入P1dB900MHz时的53dB信道隔离3.3V时的功耗为1.3W低功耗模式，功耗0.8W为每个通道启用引脚50Ω单端射频和本振输入LO输入在所有模式下都匹配0dBm LO驱动电平小包装和解决方案尺寸–40°C至105°C操作
  • LTC5566变频混频器输出至中频 DVGA 接口分析
    点击次数: 0
    2026-02-26
    混频器输出至中频 DVGA 接口LTC5566混频器的 300Ω 差分输出阻抗与 IF DVGA 的 300Ω 差分输入阻抗相匹配，即使在单片实现导致的正常工艺变化范围内也是如此。这确保了在整个 IF 衰减范围内具有最小且可重复的微分非线性（DNL）和积分非线性（INL）。此外，混频器输出与 DVGA 输入均集成了匹配电容，从而简化了在混频器与 DVGA 之间实现低通滤波器的设计。该滤波器可在信号进入 DVGA 之前衰减不需要的高频混频产物和本振泄漏。上图显示了通道 1 的接口简化原理图（通道 2 结构相同，未示出）。L5 和 L7 将混频器输出连接至 DVGA 输入，同时构成一个 650MHz、三阶、0.2dB 纹波的切比雪夫低通滤波器。L1 和 L3 为混频器提供直流偏置电流，C5 和 C7 为直流隔直电容。上图展示了该低通滤波器的等效交流原理图，其中混频器输出与 DVGA 输入被建模为 300Ω 电阻并联 1pF 电容。在此 schematic 中，混频器供电扼流圈及串联直流隔直电容已被忽略。也可在混频器与 DVGA 之间实现带通滤波器。上图展示了一个示例：通过改变无源元件值并增加 C21、C23 和 L19，可实现一个三阶带通滤波器。最后这张图片则显示了使用该带通拓扑时测得的变频增益随中频输出频率的变化曲线。
