典型应用电路

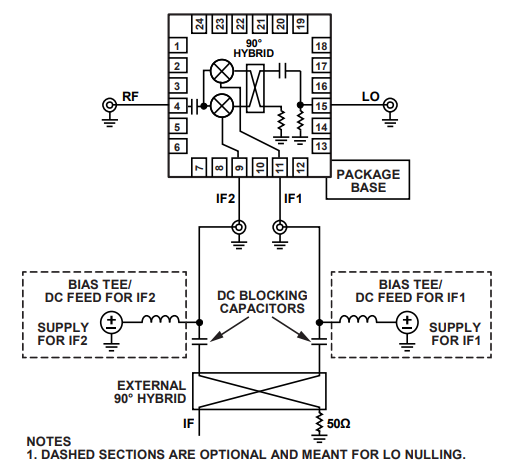

下图展示了 HMC521ALC4 的典型应用电路。HMC521ALC4 是一款无源器件，无需任何外部电子元件。其本振（LO）和射频（RF）引脚在内部已交流耦合；中频（IFx）引脚则在内部直流耦合。
对于不需要直流工作的应用场景，可通过在外部的 IFx 端口串联一个电容来阻断直流，该电容值应根据所需通过的中频频段进行选择。若需支持中频直流工作（即 DC 耦合），则不得超过“绝对最大额定值”部分所规定的 IFx 端口的源电流与灌电流限值。
当将 HMC521ALC4 用作上变频器时：
若要选择上边带，请将 IF1 引脚连接至混合耦合器的 90° 端口，并将 IF2 引脚连接至 0° 端口。
若要选择下边带，请将 IF1 引脚连接至 0° 端口，并将 IF2 引脚连接至 90° 端口。
此时，信号从混合耦合器的求和端口输出，而差值端口需接 50 Ω 终端负载。
当将 HMC521ALC4 用作下变频器时：
若要选择上边带（低侧本振），请将 IF1 引脚连接至 0° 端口，并将 IF2 引脚连接至 90° 端口。
若要选择下边带（高侧本振），请将 IF1 引脚连接至 90° 端口，并将 IF2 引脚连接至 0° 端口。
此时，信号同样从混合耦合器的求和端口输出，而差值端口需接 50 Ω 终端负载。
需要注意：
“0° 端口”与“90° 端口”指内部 90° 混合耦合器的两个正交输入/输出端口。
正确连接 IF1/IF2 可控制输出的是上边带或下边带，这对抑制镜像频率至关重要。
所有未使用的端口（如差值端口）必须端接 50 Ω 以保证性能稳定。
