什么是LTC5590下变频混频器？简单介绍其特征

2026/2/26 14:35:36
浏览次数: 0

LTC5590 属于双通道、高动态范围、高增益下变频混频器系列电子元件，覆盖射频（RF）频率范围从 600 MHz 至 4.5 GHz。LTC5590 针对 600 MHz 至 1.7 GHz 的 RF 应用进行了优化。为获得最佳性能，本振（LO）频率必须落在 700 MHz 至 1.5 GHz 范围内。一个典型应用是 LTE 或 GSM 接收机，其 RF 输入频率为 700 MHz 至 915 MHz，并采用高侧本振（high-side LO）。

LTC5590 的高变频增益和高动态范围特性，使其能够在高选择性接收机设计中使用损耗较大的中频（IF）滤波器，同时最大限度地降低整体解决方案成本、电路板占用面积以及系统级变异。该器件还提供低电流模式以实现额外节能，且每个混频器通道均具备独立的关断控制功能。

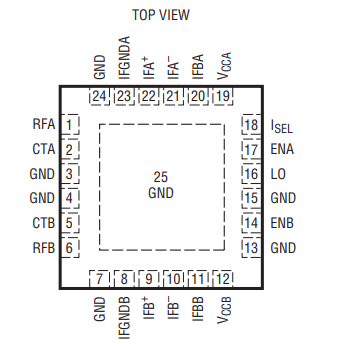

什么是LTC5590下变频混频器？简单介绍其特征

那么LTC5590下混频器都具备哪些特征呢？

转换增益：900MHz时为8.7dB

IIP3:900MHz时为26dBm

噪声系数：900MHz时为9.7dB

n在5dBm阻塞下为15.6dB NF

高输入P1dB

900MHz时的53dB信道隔离

3.3V时的功耗为1.3W

低功耗模式，功耗<0.8W

为每个通道启用引脚

50Ω单端射频和本振输入

LO输入在所有模式下都匹配

0dBm LO驱动电平

小包装和解决方案尺寸

–40°C至105°C操作
