ADL5519 是一款双路解调对数放大器，内部集成两个 AD8317。
它可将射频（RF）输入信号精确转换为对应的分贝刻度输出。ADL5519 为两个 RF 测量通道提供精确缩放、相互独立的对数输出电压。该器件还设有两个额外输出端口 OUTP 和 OUTN，用于提供 OUTA 与 OUTB 通道测量值之间的差值。芯片内通道匹配设计使对数放大器输出不受温度和工艺变化的影响。温度传感器引脚提供一个与器件工作温度范围内温度成比例的缩放电压。
ADL5519 在 1 MHz 至 8 GHz 频率范围内保持精确的对数 conformity，并可在高达 10 GHz 的频率下有效工作。其 ±3 dB 动态范围典型值为 62 dB，±1 dB 动态范围大于 50 dB（相对于 50 Ω）。该器件响应时间为 6 ns / 8 ns（下降时间/上升时间），支持检测脉冲重复频率高于 50 MHz 的 RF 突发信号。在环境温度变化条件下，该器件提供前所未有的对数截点稳定性。
并且该器件供电电压范围为 3.3 V 至 5.5 V。典型功耗为 60 mA，禁用时电流降至低于 1 mA。该器件可同时执行四路对数放大器测量。OUTA 和 OUTB 提供线性-in-dB 测量输出，具有 convenient 的 -22 mV/dB 缩放斜率。OUTA 与 OUTB 之间的对数差值可通过 OUTP 和 OUTN 以差分或单端信号形式输出。施加于 VLVL 引脚的可选电压可为 OUTP 和 OUTN 提供共模参考电平，使其高于地电位。宽带输出引脚可支持多种系统解决方案。
ADL5519 的任意输出引脚均可配置为向可变增益放大器（VGA）提供控制电压。设计上特别注重最小化输出引脚的宽带噪声，使其适用于控制器应用。

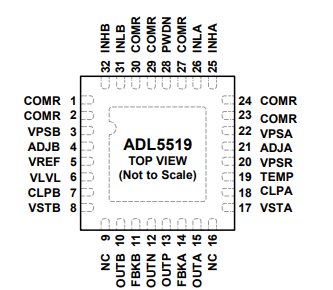

ADL5519 电子元器件主要采用 SiGe 双极 IC 工艺制造，封装为 5 mm × 5 mm、32 引脚 LFCS P，工作温度范围为 -40°C 至 +125°C。
