误差计算基础

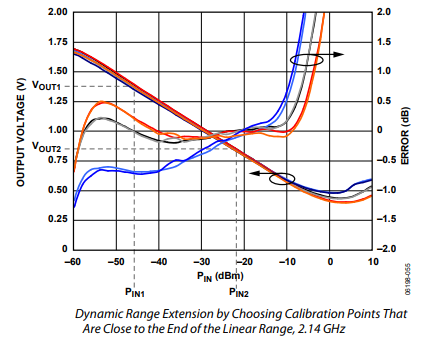

ADL5519对数放大器输入功率与输出电压用于计算斜率（slope）和截距（intercept）值。斜率和截距是通过对 –40 dBm 至 –10 dBm 输入范围内的数据进行线性回归计算得出的。这些参数用于生成一条理想输出线。误差定义为实测输出电压与理想输出线之间的差值，它是衡量器件线性度的一个指标。
需要注意的是，针对连续波（CW）波形测得的线性响应误差，并不代表绝对精度，因为它是基于每个器件自身的斜率和截距计算得出的。然而，该误差可用于验证器件的线性度以及调制对器件性能的影响。
同样地，在极端温度条件下，“误差”表示输出电压相对于 25°C 理想直线性能的偏差。图表中呈现的数据是在 ADL5519 特性测试过程中观察到的典型误差分布。
ADL5519 的脉冲响应时间为上升/下降时间 6 ns / 8 ns。为实现最快响应速度，应尽量减少 OUTA 和 OUTB 引脚上的电容。任何添加到输出引脚的电容都应通过在 CLPA 和 CLPB 引脚上添加等量电容来平衡，以防止输出端出现振铃现象。
