ADI(亚德诺)MAX4644单刀双掷（SPDT）模拟开关的简单介绍

2026/2/28 10:42:57

浏览次数: 0

MAX4644 是一款单刀双掷（SPDT）模拟开关，工作于 +1.8 V 至 +5.5 V 单电源电压范围。

该电子元件在整个模拟信号范围内提供低至 4 Ω（最大值）的导通电阻（RON），以及 1 Ω（最大值）的 RON 平坦度。该器件具备快速开关时间（小于 20 ns），并确保“先断后合”操作，避免信号冲突。

其静态功耗极低，典型值仅为 0.01 μW，非常适合用于低功耗、便携式应用。

MAX4644 的特性还包括：

全温度范围内超低漏电流

与 TTL/CMOS 数字逻辑兼容

优异的交流性能（如低串扰、高隔离度、低失真）

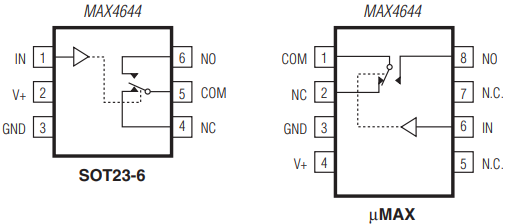

封装形式为小巧的 8 引脚 μMAX® 或更紧凑的 6 引脚 SOT23（封装形式见下图）。

ADI(亚德诺)MAX4644单刀双掷（SPDT）模拟开关的简单介绍

特性

+1.8 V 至 +5.5 V 单电源工作

轨到轨模拟信号范围（支持从 GND 到 V+ 的完整信号摆幅）

保证的导通电阻 RON

最大 4 Ω @ +5 V 供电

最大 8 Ω @ +3 V 供电

支持 +1.8 V 低压操作

高温下 RON 典型值 30 Ω

tON 典型值 18 ns，tOFF 典型值 12 ns

RON 平坦度：典型值 0.75 Ω @ +5 V

通道间 RON 匹配度：典型值 0.1 Ω @ +5 V

全温区超低漏电流：< 0.35 nA

优异的交流性能

低串扰：–82 dB @ 1 MHz

高关断隔离度：–80 dB @ 1 MHz

总谐波失真：0.018%

超低功耗：< 0.01 μW

常见应用

电池供电设备

音频和视频信号路由

低压数据采集系统

采样保持电路

通信电路
