了解ISL85014同步降压稳压器的PWM 控制方案

2026/3/3 13:25:59
浏览次数: 0

SL85014是一款高效、单片、同步降压稳压器电子元器件,可以从3.8V到18V的输入电源提供14A的连续输出电流。

PWM 控制方案

ISL85014 采用电流模式脉冲宽度调制(PWM)控制方案,以实现快速瞬态响应。电流环路由振荡器、PWM 比较器、电流检测电路和斜率补偿电路组成。电流检测电路的增益通常为 55mV/A,斜率补偿值为 780mV/tSS(tSS = 周期)。电流环路的控制参考电压来自误差放大器(EA)的输出,该输出将 FB 引脚处的反馈信号与内部集成的 0.6V 基准电压进行比较。

若使用内部补偿,需通过一个 200Ω 电阻将 COMP 引脚接地。当使用默认频率 600kHz 时(可通过悬空 FREQ 引脚或在 SYNC 引脚施加 600kHz 方波实现),电压环路 internally compensated with a 30pF and 800kΩ RC network(内部由 30pF 电容和 800kΩ 电阻组成的 RC 网络进行补偿)。当频率设置为 300kHz 时,电压环路则由 30pF 电容和 1200kΩ 电阻组成的 RC 网络进行内部补偿。

PWM 操作由振荡器产生的时钟信号启动。在每个 PWM 周期开始时,高侧 MOSFET 导通,MOSFET 中的电流开始上升。当电流放大器 CSA 的输出与斜率补偿(780mV/tSS)之和达到电流环路的控制参考电压(COMP)时,PWM 比较器向 PWM 逻辑发送信号,关闭上管 MOSFET 并开启下管 MOSFET。下管 MOSFET 保持导通直至当前 PWM 周期结束。

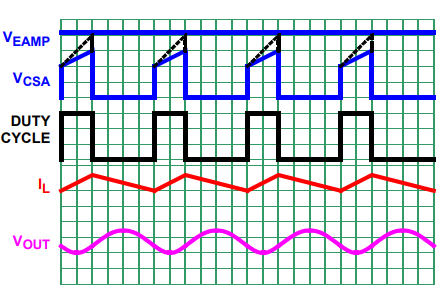

下图展示了连续导通模式(CCM)下的典型工作波形。虚线表示补偿斜坡与电流检测放大器输出之和。
