SL85014的保护功能——热过载保护及BOOT 欠压检测

2026/3/3 13:31:45
浏览次数: 2

SL85014是一款高效、单片、同步降压稳压器电子元件，可以从3.8V到18V的输入电源提供14A的连续输出电流。

热过载保护

热过载保护功能用于限制芯片的最大结温，从而控制稳压器内的最大功耗。芯片内置传感器可监测结温（TJ）。当结温超过 +160°C 时，会向故障监控电路发送信号，导致开关稳压器和 LDO 关闭。

当 IC 的结温下降 10°C 后，开关稳压器将重新启动并执行软启动过程。在持续热过载条件下，开关稳压器将以“打嗝”模式运行。为确保连续正常工作，请勿使结温超过 +125°C 的额定值。

BOOT 欠压检测

高侧 FET 的内部驱动器配备有 BOOT 欠压（UV）检测电路。若 BOOT 与 PHASE 之间的电压差降至 2.8V 以下，UV 检测电路将允许低侧 MOSFET 导通 250ns，以对自举电容进行充电。

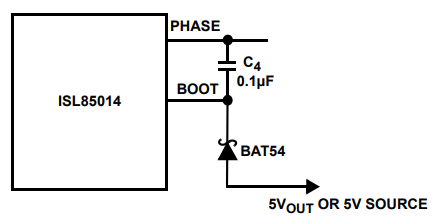

虽然 ISL85014 内部已集成自举二极管，但可通过使用外部电源电压和肖特基自举二极管来提升效率。该外部二极管可由固定的 5V 外部电源供电，或在开关稳压器输出为 5V 时由其输出端供电。自举二极管可选用低成本型号，例如 BAT54（可参考下图）。
