关于RAA211230 24V 3A集成开关稳压器电子元件的简要分析

2026/3/3 13:34:22

浏览次数: 1

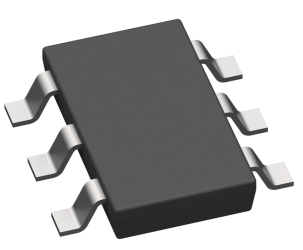

RAA211230 是一款集成式 24V、3A 同步降压稳压器电子元器件，采用电流模式恒定导通时间（COT）控制。该器件具备全面的保护功能，包括输入欠压锁定（UVLO）、过流保护（OCP）、输出欠压保护（OUVP）和过温保护（OTP）。

该器件提供 6 引脚 TSOT23 封装。

特性：

输入电压范围：4.5V 至 24V

最大输出电流：3A

集成高侧（85mΩ）和低侧（45mΩ）MOSFET

静态电流：400μA

最小导通时间：60ns

最小关断时间：275ns

基准电压：0.765V，精度 ±2%

轻载条件下支持 PFM 模式

电流模式恒定导通时间（COT）控制，内置补偿

内部软启动时间：0.8ms

保护功能：低侧过流限制（LSOC）、输入欠压锁定（UVLO）、过温保护（OTP）、带打嗝模式的输出欠压保护（OUVP）

精确的使能（EN）阈值

6 引脚 TSOT23 封装

应用领域：

通用电源

工业电源系统

嵌入式系统及 I/O 供电

上一篇：SL85014的保护功能——热过载保护及BOOT 欠压检测下一篇：RAA211230 集成开关稳压器的元件布局与布线建议

在线留言询价

品牌

型号

数量

联系人

联系电话

邮箱

备注

在线咨询

推荐阅读

什么是ISL85413稳压器？具备哪些特征？

点击次数: 0

2026-03-03

ISL85413是一款300mA同步降压稳压器，输入范围为3。5V至40V。它为各种应用提供了一种易于使用、高效的低BOM计数解决方案。ISL85413集成了高侧和低侧NMOS FET，并具有PFM模式，可提高轻负载下的效率。如果需要强制PWM模式，可以禁用此功能。该部件以默认频率700kHz切换。通过集成NMOS器件并提供内部配置，只需要最少的外部组件，从而减少了BOM数量和设计复杂性。凭借广泛的VIN范围和减少的BOM，该零件为各种应用提供了易于实施的设计解决方案，同时提供了卓越的性能。该电子元器件将为高压工业应用提供非常稳健的设计，并为电池供电的应用提供高效的解决方案。该零件采用无铅3mmx3mm TDFN塑料封装，工作结温范围为-40°C至+125°C。具备的特征•3.5V至40V的宽输入电压范围•同步运行，效率高•无需补偿•集成高侧和低侧NMOS器件•轻载时可选择PFM或强制PWM模式•内部开关频率700kHz•连续输出电流高达300mA•内部软启动•所需外部组件最少•电源良好，启用可用功能应用程序
RAA211230 集成开关稳压器的元件布局与布线建议

点击次数: 0

2026-03-03

元件布局与布线建议印刷电路板（PCB）布局对 RAA211230 的正常工作至关重要。为实现良好性能，推荐遵循以下指南：输入电容应采用大容量电容与低等效串联电感（ESL）的小型陶瓷电容组合，并尽可能靠近 IC 放置。输入陶瓷电容应尽量贴近 IC。尽量减小电源环路（包括输入陶瓷电容、IC 的 VIN 引脚和 PGND 引脚）的尺寸，以最小化因 PCB 走线寄生电感引起的开关节点电压振铃。缩小环路尺寸也有助于改善电磁干扰（EMI）性能。自举电容应放置在 IC 附近，连接 BST 与 SW 引脚，并与 IC 位于 PCB 同一侧。瑞萨推荐使用 0.1μF 陶瓷电容。相位节点的铜箔面积应保持较小以降低寄生电容，但需足够大以承载负载电流。电感应尽量靠近稳压器放置。输出电压反馈信号走线应远离 SW 和 BST 节点。反馈电阻应靠近稳压器的 FB 引脚放置。输出电容应尽量靠近电感器放置。
关于RAA211230 24V 3A集成开关稳压器电子元件的简要分析

点击次数: 1

2026-03-03

RAA211230 是一款集成式 24V、3A 同步降压稳压器电子元器件，采用电流模式恒定导通时间（COT）控制。该器件具备全面的保护功能，包括输入欠压锁定（UVLO）、过流保护（OCP）、输出欠压保护（OUVP）和过温保护（OTP）。该器件提供 6 引脚 TSOT23 封装。特性：输入电压范围：4.5V 至 24V最大输出电流：3A集成高侧（85mΩ）和低侧（45mΩ）MOSFET静态电流：400μA最小导通时间：60ns最小关断时间：275ns基准电压：0.765V，精度 ±2%轻载条件下支持 PFM 模式电流模式恒定导通时间（COT）控制，内置补偿内部软启动时间：0.8ms保护功能：低侧过流限制（LSOC）、输入欠压锁定（UVLO）、过温保护（OTP）、带打嗝模式的输出欠压保护（OUVP）精确的使能（EN）阈值6 引脚 TSOT23 封装应用领域：通用电源工业电源系统嵌入式系统及 I/O 供电
SL85014的保护功能——热过载保护及BOOT 欠压检测

点击次数: 2

2026-03-03

SL85014是一款高效、单片、同步降压稳压器电子元件，可以从3.8V到18V的输入电源提供14A的连续输出电流。热过载保护热过载保护功能用于限制芯片的最大结温，从而控制稳压器内的最大功耗。芯片内置传感器可监测结温（TJ）。当结温超过 +160°C 时，会向故障监控电路发送信号，导致开关稳压器和 LDO 关闭。当 IC 的结温下降 10°C 后，开关稳压器将重新启动并执行软启动过程。在持续热过载条件下，开关稳压器将以“打嗝”模式运行。为确保连续正常工作，请勿使结温超过 +125°C 的额定值。BOOT 欠压检测高侧 FET 的内部驱动器配备有 BOOT 欠压（UV）检测电路。若 BOOT 与 PHASE 之间的电压差降至 2.8V 以下，UV 检测电路将允许低侧 MOSFET 导通 250ns，以对自举电容进行充电。虽然 ISL85014 内部已集成自举二极管，但可通过使用外部电源电压和肖特基自举二极管来提升效率。该外部二极管可由固定的 5V 外部电源供电，或在开关稳压器输出为 5V 时由其输出端供电。自举二极管可选用低成本型号，例如 BAT54（可参考下图）。
了解ISL85014同步降压稳压器的PWM 控制方案

点击次数: 0

2026-03-03

SL85014是一款高效、单片、同步降压稳压器电子元器件，可以从3.8V到18V的输入电源提供14A的连续输出电流。PWM 控制方案ISL85014 采用电流模式脉冲宽度调制（PWM）控制方案，以实现快速瞬态响应。电流环路由振荡器、PWM 比较器、电流检测电路和斜率补偿电路组成。电流检测电路的增益通常为 55mV/A，斜率补偿值为 780mV/tSS（tSS = 周期）。电流环路的控制参考电压来自误差放大器（EA）的输出，该输出将 FB 引脚处的反馈信号与内部集成的 0.6V 基准电压进行比较。若使用内部补偿，需通过一个 200Ω 电阻将 COMP 引脚接地。当使用默认频率 600kHz 时（可通过悬空 FREQ 引脚或在 SYNC 引脚施加 600kHz 方波实现），电压环路 internally compensated with a 30pF and 800kΩ RC network（内部由 30pF 电容和 800kΩ 电阻组成的 RC 网络进行补偿）。当频率设置为 300kHz 时，电压环路则由 30pF 电容和 1200kΩ 电阻组成的 RC 网络进行内部补偿。PWM 操作由振荡器产生的时钟信号启动。在每个 PWM 周期开始时，高侧 MOSFET 导通，MOSFET 中的电流开始上升。当电流放大器 CSA 的输出与斜率补偿（780mV/tSS）之和达到电流环路的控制参考电压（COMP）时，PWM 比较器向 PWM 逻辑发送信号，关闭上管 MOSFET 并开启下管 MOSFET。下管 MOSFET 保持导通直至当前 PWM 周期结束。下图展示了连续导通模式（CCM）下的典型工作波形。虚线表示补偿斜坡与电流检测放大器输出之和。
