什么是ISL85413稳压器？具备哪些特征？

2026/3/3 13:43:49
浏览次数: 0

ISL85413是一款300mA同步降压稳压器，输入范围为3。5V至40V。它为各种应用提供了一种易于使用、高效的低BOM计数解决方案。ISL85413集成了高侧和低侧NMOS FET，并具有PFM模式，可提高轻负载下的效率。如果需要强制PWM模式，可以禁用此功能。该部件以默认频率700kHz切换。

什么是ISL85413稳压器？具备哪些特征？

通过集成NMOS器件并提供内部配置，只需要最少的外部组件，从而减少了BOM数量和设计复杂性。凭借广泛的VIN范围和减少的BOM，该零件为各种应用提供了易于实施的设计解决方案，同时提供了卓越的性能。

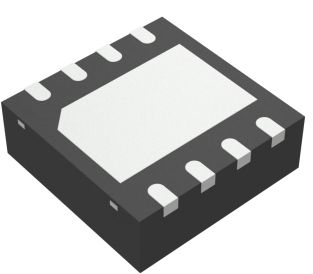

该电子元器件将为高压工业应用提供非常稳健的设计，并为电池供电的应用提供高效的解决方案。该零件采用无铅3mmx3mm TDFN塑料封装，工作结温范围为-40°C至+125°C。

具备的特征

•3.5V至40V的宽输入电压范围

•同步运行，效率高

•无需补偿

•集成高侧和低侧NMOS器件

•轻载时可选择PFM或强制PWM模式

•内部开关频率700kHz

•连续输出电流高达300mA

•内部软启动

•所需外部组件最少

•电源良好，启用可用功能应用程序
