了解HMC833LP6GE 分频锁相环(PLL)的工作原理及VCO 子系统

2026/3/5 11:31:37

浏览次数: 1

工作原理

HMC833LP6GE 电子元器件专为超低相位噪声应用而设计，其参考路径、相位检测器和电荷泵均采用极低噪声架构。

HMC833LP6GE 包含以下功能模块：

参考路径输入缓冲器及 ‘R’ 分频器

VCO 路径输入缓冲器及多模数 ‘N’ 分频器

ΔΣ 分数调制器

相位检测器

电荷泵

带读写功能的串行端口

通用输出（GPO）端口

上电复位电路

VCO 子系统

内置自测试功能

VCO 子系统

HMC833LP6GE 内含一个可配置工作的 VCO 子系统，支持以下工作模式：

基频（fo）模式：1500 MHz 至 3000 MHz

除以 N（fo/N）模式：其中 N = 1, 2, 4, 6, 8 … 58, 60, 62（对应频率范围 25 MHz 至 1500 MHz）

倍频（2fo）模式：3000 MHz 至 6000 MHz

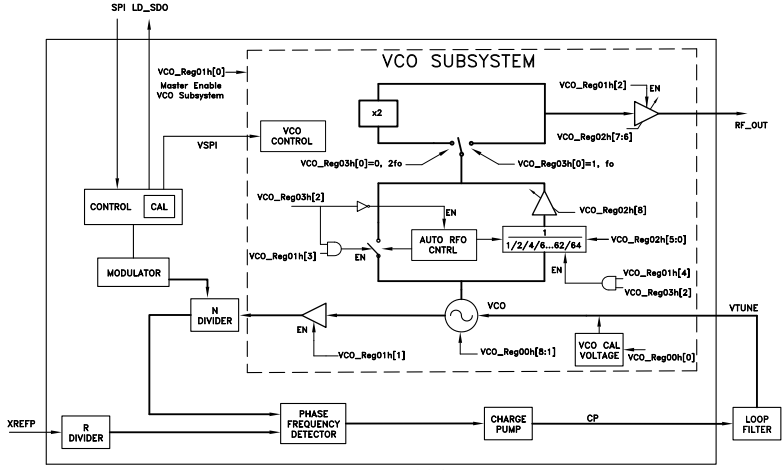

所有模式均可通过 VCO 寄存器进行编程设置，如下图所示。单一环路滤波器设计即可满足 HMC833LP6GE 的全部工作频率需求。

了解HMC833LP6GE 分频锁相环(PLL)的工作原理及VCO 子系统
