LTC4307低偏移热插拔2线总线缓冲器的管脚功能都是什么？

2026/3/6 11:51:36
浏览次数: 0

LTC4307热插拔2线总线缓冲器电子元件允许I/O卡插入活动背板，而不会损坏数据和时钟总线。LTC4307提供双向缓冲，保持背板和卡电容隔离。低偏移和高VOL容差允许在时钟和数据总线上级联多个设备。

LTC4307低偏移热插拔2线总线缓冲器的管脚功能都是什么？

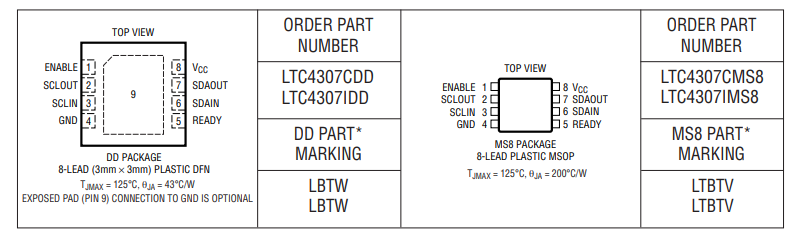

管脚功能

ENABLE（引脚 1）： 连接使能输入。这是一个 1.4V 数字阈值输入引脚。正常工作时，请将 ENABLE 拉高或悬空。当驱动 ENABLE 低于 0.8V 时，会将 SDAIN 与 SDAOUT 隔离，SCLIN 与 SCLOUT 隔离，并断言 READY 为低电平。在故障发生后，ENABLE 上的上升沿会强制在 SDAIN、SDAOUT 和 SCLIN、SCLOUT 之间建立连接。若未使用，请将其连接至 VCC。

SCLOUT（引脚 2）： 串行时钟输出。将此引脚连接到需要总线卡死恢复功能的 SCL 总线段。应在该引脚与 VCC 之间连接一个上拉电阻。

SCLIN（引脚 3）： 串行时钟输入。将此引脚连接到需要从总线卡死问题中隔离的 SCL 总线段。应在该引脚与 VCC 之间连接一个上拉电阻。

GND（引脚 4）： 器件地。为获得最佳效果，请将此引脚连接到接地平面。

READY（引脚 5）： 连接就绪状态输出。READY 引脚是一个开漏 N 沟道 MOSFET 输出，当 ENABLE 为低电平时，或在“操作”部分所述的启动和连接序列尚未完成时，它会被拉低。当 LTC4307 因总线被拉低至少 30ms 而断开输入与输出的连接时，READY 也会变为低电平。当 ENABLE 为高电平且已建立连接时，READY 变为高电平。请从此引脚通过一个典型值为 10kΩ 的上拉电阻连接至 VCC 以提供上拉。此引脚也可悬空。

SDAIN（引脚 6）： 串行数据输入。将此引脚连接到需要从总线卡死问题中隔离的 SDA 总线段。应在该引脚与 VCC 之间连接一个上拉电阻。

SDAOUT（引脚 7）： 串行数据输出。将此引脚连接到需要总线卡死恢复功能的 SDA 总线段。应在该引脚与 VCC 之间连接一个上拉电阻。

VCC（引脚 8）： 电源电压输入。为获得最佳效果，请在靠近 VCC 处放置一个至少 0.01μF 的旁路电容。

裸露焊盘（引脚 9，仅限 DFN 封装）： 裸露焊盘可悬空或连接至器件地。
