什么是LTC1966精密微功率∆∑RMS到DC转换器？

2026/3/6 13:58:49
浏览次数: 1

LTC1966 是一款真正的 RMS-to-DC 转换器，采用创新的专利 ΔΣ 计算技术。其内部基于 LTC1966 的 delta-sigma 电路架构使其相比传统对数反对数型 RMS-to-DC 转换器更易于使用、精度更高、功耗更低，且灵活性显著增强。

什么是LTC1966精密微功率∆∑RMS到DC转换器？

LTC1966 支持单端或差分输入信号（用于 EMI/RFI 抑制），并支持高达 4 的波峰因数。共模输入范围为轨到轨；差分输入范围为 1 VPEAK，并提供前所未有的线性度。与以往可用的 RMS-to-DC 转换器不同，LTC1966 的卓越线性度允许在任何输入电压下实现免校准的系统应用。

LTC1966 电子元件还提供轨到轨输出，并配备独立的参考引脚，便于灵活电平移位。该器件可由单一电源供电（2.7 V 至 5.5 V）或双电源供电（最高 ±5.5 V）。低功耗关断模式可将供电电流降至 0.5 μA。

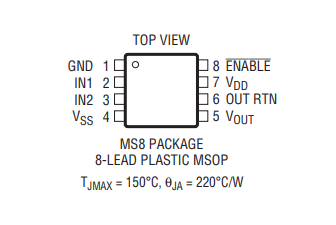

LTC1966 对 PCB 焊接应力及工作温度变化不敏感。该器件采用节省空间的 MSOP 封装，非常适合便携式应用。
在线留言询价
推荐阅读
  • LTC1966 RMS到DC转换器的工作原理分析
    点击次数: 1
    2026-03-06
    LTC1966 采用一种全新的 RMS-to-DC 转换拓扑结构：其中 ΔΣ 调制器充当除法器，而一个简单的极性开关则用作乘法器，如下图所示。ΔΣ 调制器具有单比特输出，其平均占空比（D）与输入信号除以输出信号的比值成正比。该 ΔΣ 是一个二阶调制器，具备优异的线性度。此单比特输出用于选择性地缓冲或反相输入信号。同样，这是一个线性度极佳的电路，因为它仅在两个工作点运行：±1 增益；随时间推移的平均有效乘法结果将落在这两点之间的直线上。这两个元件的组合再次形成一个低通滤波器，其输入信号正比于 (VIN)² / VOUT，如上所述，从而实现 RMS-to-DC 转换。该低通滤波器执行 RMS 函数的 averaging（平均）操作，其截止频率必须低于所关注的最低频率。对于工频测量而言，该滤波器若集成于芯片内会过大，但 LTC1966 仅需在输出端外接一个电容即可实现该低通滤波器功能。用户可根据所需频率范围和建立时间要求选择该电容值。该拓扑结构本质上比基于对数/反对数实现的方案更稳定、线性度更高，主要原因在于所有信号处理均发生在由高增益运算放大器构成的闭环电路中。除此之外还需要注意，内部缩放比例设定为：仅当 VIN 超过 ±4 · VOUT 时，ΔΣ 输出的占空比才会被限制在 0% 或 100%。
  • 什么是LTC1966精密微功率∆∑RMS到DC转换器？
    点击次数: 1
    2026-03-06
    LTC1966 是一款真正的 RMS-to-DC 转换器，采用创新的专利 ΔΣ 计算技术。其内部基于 LTC1966 的 delta-sigma 电路架构使其相比传统对数反对数型 RMS-to-DC 转换器更易于使用、精度更高、功耗更低，且灵活性显著增强。LTC1966 支持单端或差分输入信号（用于 EMI/RFI 抑制），并支持高达 4 的波峰因数。共模输入范围为轨到轨；差分输入范围为 1 VPEAK，并提供前所未有的线性度。与以往可用的 RMS-to-DC 转换器不同，LTC1966 的卓越线性度允许在任何输入电压下实现免校准的系统应用。LTC1966 电子元件还提供轨到轨输出，并配备独立的参考引脚，便于灵活电平移位。该器件可由单一电源供电（2.7 V 至 5.5 V）或双电源供电（最高 ±5.5 V）。低功耗关断模式可将供电电流降至 0.5 μA。LTC1966 对 PCB 焊接应力及工作温度变化不敏感。该器件采用节省空间的 MSOP 封装，非常适合便携式应用。
  • AD5061数模转换器怎么电源去耦与接地？
    点击次数: 2
    2026-03-06
    当电路对精度要求较高时，应仔细考虑印刷电路板（PCB）上的电源与地回路布局。包含 AD5061 的 PCB 必须划分为独立的模拟区域和数字区域，各自占据板面的不同区域。若 AD5061 电子元件所在系统中其他器件需要 AGND 至 DGND 的连接，则该连接必须仅在一点实现，且该接地点应尽可能靠近 AD5061。AD5061 的电源引脚必须通过 10 μF 和 0.1 μF 电容进行去耦。这些电容在物理位置上应尽可能贴近器件，其中 0.1 μF 电容理想情况下应紧贴器件本体放置。10 μF 电容应采用钽珠型（tantalum bead type）。重要的是，0.1 μF 电容应具有低等效串联电阻（ESR）和低等效串联电感（ESL），常见的陶瓷电容类型即满足此要求。该 0.1 μF 电容可为因内部逻辑开关引起的瞬态电流所提供的高频成分提供一条低阻抗接地路径。电源线本身应尽量采用宽走线，以提供低阻抗路径并减小电源线上的毛刺效应。时钟及其他高速切换的数字信号必须通过数字地层与其他器件隔离屏蔽。如可能，应避免数字信号与模拟信号交叉。当走线必须在板子两侧交叉时，应确保它们彼此呈直角布置，以减少穿过板层的串扰效应。最佳的 PCB 布局技术是微带线（microstrip）技术：元件层专用于接地平面，而信号走线则布设于焊接层。然而，对于双层板而言，这并非总是可行。
  • AD5061数模转换器如何选择基准电压源？
    点击次数: 1
    2026-03-06
    AD5061 是一款低功耗、单通道、16 位缓冲电压输出型 DAC电子元件，工作电源范围为 2.7 V 至 5.5 V。那么AD5061数模转换器如何选择基准电压源？为充分发挥 AD5061 的性能，应慎重选择精密电压基准。AD5061 仅设有一个基准输入引脚 VREF。该引脚上的电压用于向 DAC 提供正输入端电压。因此，基准中的任何误差都会直接反映在 DAC 输出中。在高精度应用中，选择电压基准时可能存在四种误差来源：初始精度、ppm 漂移、长期漂移以及输出电压噪声。DAC 输出电压的初始精度会导致满量程误差。为最小化这些误差，建议选用具有高初始精度的基准。此外，选择带有输出微调功能的基准（如 ADR435），可使系统设计师通过将基准电压设定为非标称值来消除系统误差。该微调功能也可在工作温度下使用，以进一步消除各类误差。由于 AD5061 所需的供电电流极低，该器件非常适合低功耗应用。推荐使用 ADR395 电压基准。该基准所需静态电流小于 100 μA，因此可在单一系统中驱动多个 DAC（如需）。该基准在 0.1 Hz 至 10 Hz 频段内还提供优异的噪声性能，峰峰值噪声仅为 8 μV。长期漂移是衡量基准随时间漂移程度的指标。具有严格长期漂移规格的基准可确保整个解决方案在其生命周期内保持相对稳定。基准输出电压的温度系数会影响 INL、DNL 和 TUE。应选择具有严格温度系数规格的基准，以降低 DAC 输出电压对环境温度的依赖性。在噪声预算相对较低的高精度应用中，必须考虑基准输出电压噪声。应根据系统所需的噪声分辨率，尽可能选择输出噪声电压最低的实用基准。精密电压基准（如 ADR435）在 0.1 Hz 至 10 Hz 频段内可产生极低的输出噪声。
  • AD5061单通道16位数模转换器的定义及特征分析
    点击次数: 0
    2026-03-06
    AD5061 是一款低功耗、单通道、16 位缓冲电压输出型 DAC，工作电源范围为 2.7 V 至 5.5 V。该器件提供 ±4 LSB 的相对精度规格，并保证在 ±1 LSB DNL 规格下单调运行。器件采用通用的 3 线串行接口，时钟速率最高可达 30 MHz，兼容标准 SPI™、QSPI™、MICROWIRE™ 及 DSP 接口标准。AD5061 的参考电压由外部 VREF 引脚提供，片内亦集成参考缓冲器。器件内置上电复位电路，确保 DAC 输出在上电时稳定于中量程或零量程，并保持在该状态直至向器件写入有效数据。该电子元器件还包含关断功能，可将器件电流消耗降至典型值 330 nA（@ 5 V），并在关断模式下提供软件可选的输出负载。器件通过串行接口进入关断模式。总未调整误差小于 3 mV。该器件在上电时表现出极低的毛刺。具备的特征单个16位数模转换器（DAC），4 LSB INL上电重置为中刻度或零刻度设计保证单调性3种断电功能带施密特触发输入的低功耗串行接口小型8引脚SOT-23封装，低功耗快速沉降时间通常为4µs2.7 V至5.5 V电源开机时故障率低SYNC中断设施
