Skyworks SKY65017-70LF 评估板用于测试 SKY65017-70LF 可级联放大器的性能。

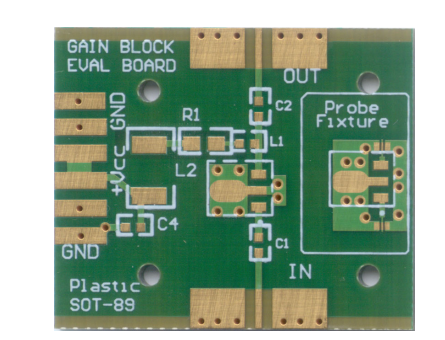

该评估板如图 7 所示，其电路原理图见小图。SKY65017-70LF 的输入和输出通过 50 Ω 微带传输线连接，并分别使用直流隔直电容 C1 和 C2 连接到输入与输出的 SMA 连接器。
正电源电压 Vcc 连接至放大器的引脚 3（OUTPUT），并通过由 C4、L1、L2 和 R1 组成的去耦网络供电。电源电流 IDD 必须受限——可通过外部台式电源的限流功能实现，或通过用电阻 R1 替换电感 L3 来实现；R1 的阻值见表 5。
评估板出厂时已安装 L3，此举可将电源去耦网络的带内串联谐振移至带外。对于低频应用，可使用 R1 方便地限制评估板上的供电电流。
该评估板还包含一个探针夹具，便于直接测量 S 参数。该探针夹具包括一条极短的共面波导（CPW）传输线，连接至引脚 1，以及另一条相同的传输线连接至引脚 3。放大器的其余两个引脚接地。这些 CPW 传输线与“地 - 信号 - 地”型晶圆探针尖端兼容，可通过同轴电缆连接至矢量网络分析仪（VNA）的射频端口。
由于这些 CPW 传输线的电长度极短，因此在测量 S 参数时无需对其进行去嵌入处理。恒定偏置电流需通过偏置 tee 施加，该偏置 tee 通常集成于 VNA 中，并与放大器的 OUTPUT 引脚级联。
