什么是英特尔EM2120同步降压转换器？

2026/3/10 10:57:37
浏览次数: 0

EM2120 是一款完全集成的 20A PowerSoC 同步降压转换器。它具备数字控制器、栅极驱动器、同步 MOSFET 开关和高性能电感器。仅需输入与输出滤波电容及少量小型信号元件，即可构成完整解决方案。该器件提供符合 PMBus 1.2 标准的接口，用于配置、控制和遥测。

差分远程 sensing 功能结合 ±0.5% 的设定点精度，可在输入电压、负载和温度变化条件下实现精确稳压。极低的纹波进一步降低了精度不确定性，为当今的 FPGA、ASIC、处理器和 DDR 内存器件提供最佳的静态调节性能。

EM2120 可工作于独立模式，或利用 PMBus 接口实现高度灵活性与可编程性。数字控制技术确保系统稳定性与卓越的动态性能，并消除对外部补偿元件的需求。基于 PC 的 Intel Enpirion 数字电源配置器为用户提供友好且易于使用的界面，便于设备通信与配置。

EM2120 具有高转换效率和优异的热性能，可最大限度减少热降额限制，这对产品的可靠性与寿命至关重要。

EM2120电子元件常见应用

•高性能FPGA电源轨

•ASIC和处理器电源轨

•高密度双倍数据速率（DDR）存储器VDDQ轨道

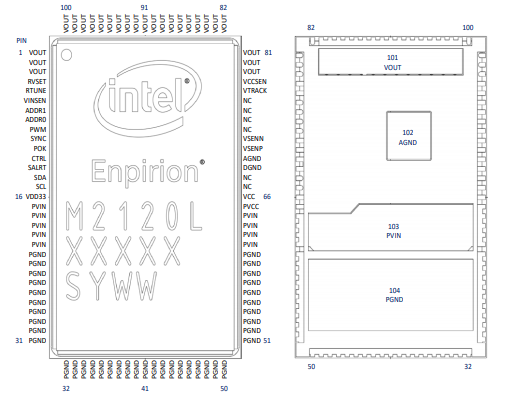

什么是英特尔EM2120同步降压转换器？
