ADM7171 是一款低静态电流、低压差线性稳压器，工作电压范围为 2.3 V 至 6.5 V，可提供高达 1 A 的负载电流。在满载条件下，其典型静态电流仅为 4.0 mA，这使得 ADM7171 非常适合用于便携式设备。在室温下，其典型关断电流消耗为 0.25 μA。
该器件针对使用小型 4.7 μF 陶瓷电容进行了优化，能够提供出色的瞬态响应性能。
内部结构上，ADM7171 包含一个基准电压源、一个误差放大器、一个反馈分压网络以及一个 PMOS 调整管。输出电流通过由误差放大器控制的 PMOS 器件提供。误差放大器将基准电压与来自输出的反馈电压进行比较，并放大两者之间的差值。当反馈电压低于基准电压时，PMOS 器件的栅极被拉低，允许更多电流通过，从而提高输出电压；当反馈电压高于基准电压时，PMOS 器件的栅极被拉高，限制电流通过，从而降低输出电压。

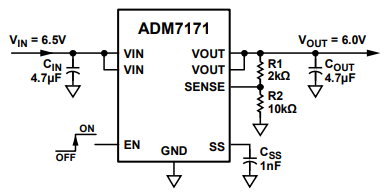

ADM7171 电子元件提供 17 种固定输出电压选项，范围从 1.2 V 到 5 V。其架构支持通过外接电阻分压器将任意固定输出电压设定为更高的电压值。例如，一个默认输出为 5 V 的 ADM7171，可根据以下公式设置为 6 V 输出：
VOUT = 5 V × (1 + R1/R2)
为最小化因 SENSE 引脚输入电流引起的输出电压误差，建议 R2 的阻值小于 200 kΩ。例如，当 R1 和 R2 均等于 200 kΩ，且默认输出电压为 1.2 V 时，调整后的输出电压为 2.4 V。假设在 25°C 下 SENSE 引脚的典型输入偏置电流为 1 nA，则由此引入的输出电压误差为 0.1 mV 或 0.004%。
ADM7171 使用 EN 引脚在正常工作条件下启用或禁用 VOUT 引脚。当 EN 为高电平时，VOUT 开启；当 EN 为低电平时，VOUT 关闭。若需自动启动功能，请将 EN 引脚连接至 VIN（引脚 7 或引脚 8）。
