ADM7171 线性稳压器电子元器件的超低输出噪声是通过将 LDO 误差放大器配置为单位增益，并使基准电压等于输出电压来实现的。这种架构在传统意义上不适用于可调输出电压的 LDO。然而，ADM7171 的架构允许通过外接电阻分压器将任意固定输出电压设定为更高的电压值。例如，一个可调（单位增益下输出 1.2 V）的 ADM7171 可根据以下公式设置为 6 V 输出：
VOUT = 1.2 V × (1 + R1/R2)
以这种方式使用 ADM7171 电子元器件的缺点是：输出电压噪声与输出电压成正比。因此，最佳做法是选择一个接近目标电压的固定输出电压版本，以最小化输出噪声的增加。

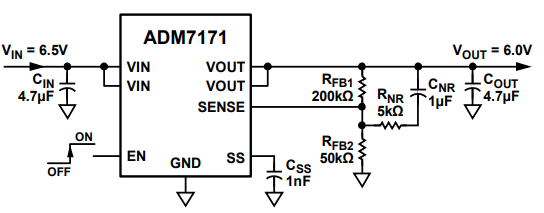

可通过修改可调 LDO 电路，使其输出噪声水平接近固定输出版本的 ADM7171。上图所示电路在输出电压设定电阻分压器中增加了两个额外元件：CNR 和 RNR，它们并联在 RFB1 两端，用于降低误差放大器的交流增益。RNR 应选得远小于 RFB2。若 RNR 为 RFB2 阻值的 1% 至 10%，则误差放大器的最小交流增益约为 0.1 dB 至 0.8 dB。实际增益由 RNR 与 RFB1 的并联组合决定。这确保了误差放大器始终工作在略高于单位增益的状态。
CNR 的取值方法是：令其在 0.5 Hz 至 10 Hz 频率范围内的电抗等于 RFB1 – RNR。这样可设定误差放大器交流增益比其直流增益低 3 dB 的频率点。
假设固定输出 LDO 的噪声约为 5 μV，则可通过以下公式估算可调 LDO 的噪声：
Noise = 5 μV × (RPAR + RFB2) / RFB2
其中，RPAR 是 RFB1 与 RNR 的并联等效电阻。
根据文中图片所示元件值，ADM7171 具有以下特性：
直流增益：5（14 dB）
3 dB 滚降频率：0.8 Hz
高频交流增益：1.09（0.75 dB）
噪声抑制系数：4.42（12.91 dB）
无噪声抑制时，可调 LDO 的 RMS 噪声：25 μV rms
有噪声抑制时，可调 LDO 的 RMS 噪声（假设固定输出版本为 5 μV rms）：5.5 μV rms
