什么是LTC3616降压型稳压器？具备什么特征？

2026/3/11 11:30:25
浏览次数: 1

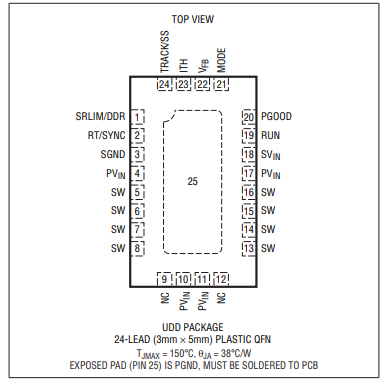

LTC3616 是ADI(亚德诺)一款低静态电流、单片同步降压稳压器，采用电流模式、恒定频率架构。提供无铅 24 引脚 3 mm × 5 mm 热增强型 QFN 封装。在睡眠模式下（突发模式操作），其空载直流电源电流仅为 70 μA，同时仍能维持输出电压；在关断状态下，电流降至零。

2.25 V 至 5.5 V 的输入电压范围使其非常适用于单节锂离子（Li-Ion）电池以及固定低压应用。100% 占空比能力支持低压差运行，从而延长电池供电系统的续航时间。工作频率可通过外部编程最高达 4 MHz，允许使用小型表面贴装电感器。

什么是LTC3616降压型稳压器？具备什么特征？

对于对开关噪声敏感的应用，LTC3616 可同步至高达 4 MHz 的外部时钟信号。

LTC3616 电子元器件的强制连续导通模式可降低噪声和射频干扰（RFI）。可调补偿功能可在宽范围的负载和输出电容条件下优化瞬态响应。内部同步开关提高了效率，并消除了对外部续流二极管的需求，从而节省外部元件数量和电路板空间。

具备的特征

6A输出电流

2.25V至5.5V输入电压范围

低输出纹波突发模式®操作：IQ=75µA

±1%输出电压精度

输出电压降至0.6V

高效：高达95%

低压差操作：100%占空比

SW节点上的可编程转换率降低了噪声和电磁干扰

可调开关频率：高达4MHz

带内部补偿的可选有源电压定位（AVP）

带可调脉冲夹的可选脉冲跳过/强制连续/脉冲模式操作

可编程软启动

启动跟踪或外部参考输入

DDR内存模式，IOUT=±3A

提供24针3mm×5mm QFN热增强封装
