什么是TPS7A80低噪声线性稳压器电子元件？

2026/3/12 13:23:40
浏览次数: 1

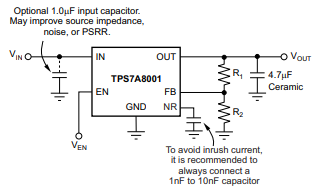

TPS7A80 系列器件属于新一代 LDO（低压差线性稳压器）家族，采用创新电路设计，即使在极低压差（VIN – VOUT）条件下，也能实现宽带宽和高环路增益，从而在超过 1MHz 的频率范围内提供极高的电源抑制比（PSRR）。通过在 NR 引脚连接一个噪声抑制电容（CNR），并在 BYPASS 引脚连接一个旁路电容（CBYPASS），可进一步降低由带隙基准源产生的噪声，从而提升整体 PSRR 性能；同时，快速启动电路可对噪声抑制电容进行预充电。

该系列稳压器电子元器件支持低于带隙基准的输出电压、具备电流限制与热保护功能，并完全规定工作温度范围为 –40°C 至 +125°C。

什么是TPS7A80低噪声线性稳压器电子元件？

具备的特征

• 具有使能功能的低压降 1A 稳压器

• 可调节输出电压：0.8V 至 6V

• 固定输出电压：0.8V 至 6V

• 宽带宽高 PSRR：

– 1kHz 时为 63dB

– 100kHz 时为 57dB

– 1MHz 时为 38dB

• 低噪音：(14 × VOUT ) μVRMS 典型值（100Hz 至100kHz）

• 与 4.7µF 陶瓷电容器一起工作时保持稳定

• 出色的负载/线路瞬态响应

• 总体精度 3%（在负载/线路/温度范围内）

• 过流和过热保护

• 极低压降：1A 时的典型值为 170mV

• 3mm × 3mm VSON-8 DRB 封装

常见应用

• 电信基础设施

• 音频

• 高速接口(I/F)(锁相环路(PLL)/压控振荡器(VCO))
在线留言询价
推荐阅读
  • 什么是TPS799低压差（LDO）稳压器？具备哪些特征？
    点击次数: 1
    2026-03-12
    TPS799 低压差（LDO）稳压器结合了众多射频与精密模拟应用所需的高性能，同时具备超低静态电流。其高电源抑制比（PSRR）由高增益、宽带宽误差环路提供，即使在极低压差（VIN – VOUT）条件下仍能保持良好的电源抑制能力。该电子元器件设有噪声抑制引脚，用于旁路由带隙基准源产生的噪声，从而进一步提升 PSRR；同时，快速启动电路可在上电时迅速为该电容充电。高性能与低接地电流的结合，也使该器件成为便携式应用的理想选择。本器件具备热保护和过流保护功能，并完全规定工作温度范围为 –40°C 至 +125°C。TPS799 还通过 EN 使能引脚实现浪涌电流保护、软启动及输出过冲检测功能。当使用 EN 引脚启动器件时，限流保护立即生效，限制流入器件的浪涌电流。若输出电压超出标称值 5%，下拉电阻会将电压拉回正常工作范围。具备的特征• 带有使能 (EN) 引脚的 200mA 低压降稳压器• 提供了多个输出电压版本：– 1.2 V 至 4.5 V 固定输出– 1.20 V 至 6.5 V 可调节输出• 带有 EN 切换的涌入电流保护• 低 IQ：40μA• 高 PSRR：– 1kHz 时为 66dB– 10kHz 时为 51dB• 与一个低 ESR、2μF（典型值）输出电容一同工作时保持稳定• 出色的负载和线路瞬态响应• 整体精度（负载、线路和温度）为 2%• 超低压降：100mV• 封装：– 5 凸点，薄型，0.97mm × 1.34mm DSBGA– 5 引脚 SOT-23-THIN– 6 引脚 WSON
  • 关于TPS7A80线性稳压器提升 PSRR 与噪声性能的电路板布局建议
    点击次数: 1
    2026-03-12
    提升 PSRR 与噪声性能的电路板布局建议为改善电源抑制比（PSRR）、输出噪声及瞬态响应等性能，德州仪器（TI）建议在设计电路板时，为输入电压 VIN 和输出电压 VOUT 分别设置独立的接地平面，并且每个接地平面仅通过器件的 GND 引脚连接。此外，旁路电容的接地端应直接连接至器件的 GND 引脚。热考虑因素当结温升高至约 160°C 时，热保护电路将关闭输出，使器件冷却；当结温降至约 140°C 时，输出电路重新启用。根据功耗、热阻和环境温度的不同，热保护电路可能会反复启停。这种循环限制了稳压器的耗散功率，从而防止其因过热而损坏。任何导致热保护电路激活的趋势，均表明存在过大的功耗或散热不足的问题。为确保可靠运行，结温最高不应超过 125°C。为估算完整设计（含散热器）的安全裕量，应在最恶劣负载和信号条件下提高环境温度，直至触发热保护。为保证可靠性，热保护应在特定应用预期的最大环境温度基础上至少高出 35°C 时才触发。此配置在最坏情况下的结温为 125°C（对应最高预期环境温度与最大负载）。TPS7A80电子元器件的内部热保护电路旨在防止过载条件，但并非用于替代适当的散热措施。持续让 TPS7A80 进入热关断状态会降低器件可靠性。
  • TPS7A80线性稳压器的应用中的设计要求简析（仅供参考）
    点击次数: 1
    2026-03-12
    一、压差电压TPS7A80 采用 PMOS 调整管以实现低压差。当输入输出电压差（VIN – VOUT）小于压差电压（VDO）时，PMOS 器件工作在线性区，其输入至输出的电阻即为该 PMOS 调整管的导通电阻 RDS(ON)。由于 PMOS 器件在压差状态下的行为类似于一个电阻，因此 VDO 会随输出电流近似成比例变化。与所有线性稳压器一样，随着 (VIN – VOUT) 接近压差值，电源抑制比（PSRR）和瞬态响应性能将下降。此效应在下列图片中有所展示。二、最小负载TPS7A80 在无输出负载条件下仍能保持稳定且表现良好。传统 PMOS LDO 稳压器在极轻负载下常因环路增益降低而出现问题。TPS7A80 采用创新的低电流模式电路，在极低或零负载条件下提升环路增益，从而改善从零电流开始的输出电压调节性能。三、输入与输出电容要求虽然输入电容并非稳定性所必需，但良好的模拟设计实践建议在靠近稳压器的输入电源端连接一个 0.1μF 至 1μF、等效串联电阻（ESR）较低的电容。该电容可抵消感性输入源的影响，并改善瞬态响应、噪声抑制及纹波抑制能力。若预期存在大幅值、快速上升沿的负载瞬变，或器件距离电源数英寸远，则可能需要更大容量的电容。如果源阻抗不够低，也可能需要 0.1μF 输入电容以确保稳定性。TPS7A80 电子元器件设计为可与标准陶瓷电容配合使用，电容值需 ≥ 4.7 μF。这些器件在评估时使用的是额定电压 10V、容差 ±10%、X5R 材质、尺寸 0805（2 mm × 1.25 mm）的 4.7μF 陶瓷电容。强烈推荐选用 X5R- 和 X7R-type 电容，因其容值和 ESR 随温度变化最小。最大 ESR 应小于 1 Ω。TPS7A80 实现了创新的内部补偿电路，无需跨接反馈电阻 R2 的外部反馈电容即可保证稳定性。请勿为本器件添加反馈电容。...
  • 什么是TPS7A80低噪声线性稳压器电子元件？
    点击次数: 1
    2026-03-12
    TPS7A80 系列器件属于新一代 LDO（低压差线性稳压器）家族，采用创新电路设计，即使在极低压差（VIN – VOUT）条件下，也能实现宽带宽和高环路增益，从而在超过 1MHz 的频率范围内提供极高的电源抑制比（PSRR）。通过在 NR 引脚连接一个噪声抑制电容（CNR），并在 BYPASS 引脚连接一个旁路电容（CBYPASS），可进一步降低由带隙基准源产生的噪声，从而提升整体 PSRR 性能；同时，快速启动电路可对噪声抑制电容进行预充电。该系列稳压器电子元器件支持低于带隙基准的输出电压、具备电流限制与热保护功能，并完全规定工作温度范围为 –40°C 至 +125°C。具备的特征• 具有使能功能的低压降 1A 稳压器• 可调节输出电压：0.8V 至 6V• 固定输出电压：0.8V 至 6V• 宽带宽高 PSRR：– 1kHz 时为 63dB– 100kHz 时为 57dB– 1MHz 时为 38dB• 低噪音：(14 × VOUT ) μVRMS 典型值（100Hz 至100kHz）• 与 4.7µF 陶瓷电容器一起工作时保持稳定• 出色的负载/线路瞬态响应• 总体精度 3%（在负载/线路/温度范围内）• 过流和过热保护• 极低压降：1A 时的典型值为 170mV• 3mm × 3mm VSON-8 DRB 封装常见应用• 电信基础设施• 音频• 高速接口(I/F)(锁相环路(PLL)/压控振荡器(VCO))
  • 了解TUSB564交替模式转接驱动开关USB3.1 工作模式
    点击次数: 1
    2026-03-12
    TUSB564 电子元件会监测物理层状态，包括接收端终端、电气空闲（Electrical Idle）、LFPS 信号以及 SuperSpeed 信令速率，以判断 USB3.1 接口的当前状态。根据 USB3.1 接口的状态，当 USB3.1 功能启用时（CTL0 = H 或 CTLSEL0 = 1b1），TUSB564 可处于四种主要工作模式之一：Disconnect（断开）、U2/U3、U1 和 U0。Disconnect 模式 是指 TUSB564 尚未在上游端口（UFP）或下游端口（DFP）检测到远端接收端终端的状态。该模式是四种模式中功耗最低的一种。TUSB564 将保持在此模式，直到在 UFP 和 DFP 两端均检测到远端接收端终端为止。一旦检测到远端终端，TUSB564 立即退出此模式并进入 U0 模式。在 U0 模式 下，TUSB564 会对从 UFP 和 DFP 接收到的所有流量进行重驱动。U0 是所有 USB3.1 模式中功耗最高的模式。TUSB564 将在 U0 模式下持续运行，直至在 UFP 和 DFP 两端同时检测到电气空闲；此时，它将立即切换至 U1 模式。U1 模式 是介于 U0 模式与 U2/U3 模式之间的中间状态。在 U1 模式下，UFP 和 DFP 的接收端终端仍保持使能，且发射端的直流共模电压得以维持。U1 模式的功耗与 U0 模式相近。接下来，在 Disconnect 模式之后，U2/U3 模式 是次低功耗状态。在此模式下，TUSB564 会周期性地执行远端接收端检测。若在任何一端（UFP 或 DFP）未检测到远端接收端终端，则 TUSB564 将离开 U2/U3 模式并返回 Disconnect 模式。此外，它还会监控有效的 LFPS 信号；一旦检测到有效 LFPS，TUSB564 立即跳转至 U0 模式。在 U2/U3 模式下，接...
