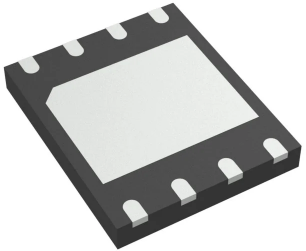

关于W25Q80DV串行NOR闪存的SPI 操作指令介绍

2026/3/13 13:36:59
浏览次数: 48

标准 SPI 指令

W25Q80DV 电子元件通过一个兼容 SPI 的总线进行访问,该总线由四个信号组成:串行时钟(CLK)、片选(/CS)、串行数据输入(DI)和串行数据输出(DO)。标准 SPI 指令使用 DI 输入引脚,在 CLK 上升沿将指令、地址或数据串行写入器件;DO 输出引脚则用于在 CLK 下降沿从器件读取数据或状态信息。

支持 SPI 总线操作模式 0(0,0)和模式 3(1,1)。两者的主要区别在于当 SPI 主设备处于待机状态且未向串行闪存传输数据时,CLK 信号的默认电平不同。对于模式 0,CLK 信号在 /CS 的下降沿和上升沿通常为低电平;而对于模式 3,CLK 信号在 /CS 的下降沿和上升沿通常为高电平。

关于W25Q80DV串行NOR闪存的SPI 操作指令介绍

双路 SPI 指令

W25Q80DV 在使用“快速读取双路输出(3Bh)”和“快速读取双路 I/O(BBh)”等指令时,支持双路 SPI 操作。这些指令允许数据以普通串行闪存器件两到三倍的速度传入或传出器件。双路 SPI 读取指令非常适合在上电后快速将代码下载至 RAM(代码影子加载),或直接通过 SPI 总线执行非速度关键型代码(XIP)。在使用双路 SPI 指令时,DI 和 DO 引脚变为双向 I/O 引脚:IO0 和 IO1。

四路 SPI 指令

W25Q80DV 在使用“快速读取四路输出(6Bh)”和“快速读取四路 I/O(EBh)”等指令时,支持四路 SPI 操作。这些指令允许数据以普通串行闪存器件六到八倍的速度传入或传出器件。四路读取指令显著提升了随机访问传输速率,可实现快速的代码影子加载至 RAM 或直接通过 SPI 总线执行代码(XIP)。在使用四路 SPI 指令时,DI 和 DO 引脚变为双向 IO0 和 IO1,而 /WP 和 /HOLD 引脚则分别变为 IO2 和 IO3。请注意:四路 SPI 指令要求状态寄存器 2 中的非易失性写使能位(QE)必须被置位。

保持功能

在标准 SPI 和双路 SPI 操作中,/HOLD 信号允许 W25Q80DV 在被选中期间(即 /CS 为低电平时)暂停操作。/HOLD 功能在 SPI 数据和时钟信号与其他器件共享的情况下非常有用。例如,若页缓冲区仅部分写入时发生需要占用 SPI 总线的高优先级中断,此时 /HOLD 功能可保存当前指令状态及缓冲区中的数据,待总线再次可用时从中断点恢复编程操作。

请注意:/HOLD 功能仅适用于标准 SPI 和双路 SPI 操作,不适用于四路 SPI 操作。

要启动 /HOLD 条件,必须先将器件选中(/CS 拉低)。如果 CLK 信号已为低电平,则 /HOLD 条件将在 /HOLD 信号的下降沿激活;若 CLK 尚未为低,则 /HOLD 条件将在下一个 CLK 下降沿激活。/HOLD 条件将在 /HOLD 信号的上升沿终止(前提是 CLK 已为低);若 CLK 尚未为低,则 /HOLD 条件将在下一个 CLK 下降沿终止。

在 /HOLD 条件下,串行数据输出(DO)呈高阻态,串行数据输入(DI)和串行时钟(CLK)将被忽略。在整个 /HOLD 操作期间,片选(/CS)信号应保持有效(低电平),以避免复位器件内部逻辑状态。
