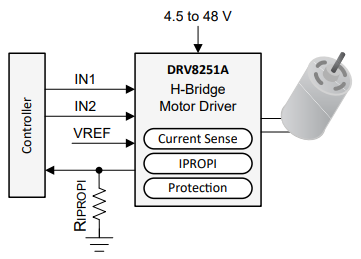

DRV8251A 电子元器件是一款具有 N 沟道 H 桥、电荷泵、电流检测反馈、电流调节和保护电路的集成电机驱动器。电荷泵通过支持 N 沟道 MOSFET 半桥和 100% 占空比驱动提升效率。
IPROPI 引脚上的内部电流镜架构实现电流检测和调节。这样就无需使用大型电源分流电阻，因而可以节省电路板面积并降低系统成本。借助 IPROPI 电流检测输出，微控制器可以检测电机失速或负载条件变化。外部电压基准引脚 VREF 可以确定启动过程和失速事件中电流调节的阈值，而无需微控制器交互。
低功耗睡眠模式可通过关断大部分内部电路实现超低静 态电流消耗。内部保护功能包括电源欠压锁定、输出过流和器件过热。
DRV8251A 所属的器件系列具有引脚对引脚、可扩展RDS(on) 和电源电压选项，可支持不同负载和电源轨，并尽可能减少设计改动。
具备的特征
• N 沟道 H 桥有刷直流电机驱动器
• 4.5V 至 48V 工作电源电压范围
• 引脚对引脚、RDS(on)、电压和电流检测/调节选项（外部分流电阻器和集成电流镜）
– DRV8870：6.5V 至 45V、565mΩ 分流电阻器
– DRV8251：4.5V 至 48V、450mΩ 分流电阻器
– DRV8251A：4.5V 至 48V、450mΩ 电流镜
– DRV8231：4.5V 至 33V、600mΩ 分流电阻器
– DRV8231A：4.5V 至 33V、600mΩ 电流镜
• 高输出电流能力：4.1A 峰值
• PWM 控制接口
• 支持 1.8V、3.3V 和 5V 逻辑输入
• 适用于失速检测的集成 IPROPI 电流检测和电流调节
• 低功耗睡眠模式
– 在 VVM = 24V，TJ
= 25°C 时，小于 1µA
• 小型封装和外形尺寸
– 带 PowerPAD™ 的 8 引脚 HSOP 封装，4.9mm× 6.0mm
• 集成型保护特性
– VM 欠压锁定 (UVLO)
– 自动恢复过流保护 (OCP)
– 热关断 (TSD)
