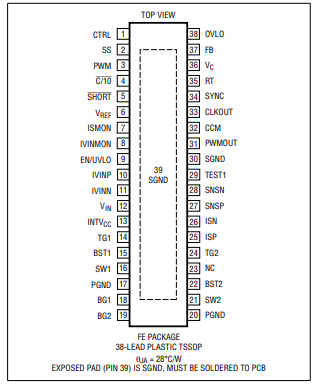

LT3790 是一款电流模式控制器，可提供高于、等于或低于输入电压的输出电压。LTC 专有拓扑与控制架构在降压（buck）或升压（boost）操作中均使用一个电流检测电阻。
所感应的电感电流由反馈放大器 A11 和 A12 的输出——即 Vc 引脚上的电压进行控制。Vc 引脚受三个输入信号控制：一路来自输出环路反馈，一路来自输入电流环路，第三路来自另一个反馈环路。无论哪个反馈输入更高，都将优先起作用，从而迫使转换器进入恒流模式或恒压模式。
LT3790 电子元器件被设计为可在两种工作模式之间平滑切换。电流检测放大器 A1 检测 IVINP 与 IVINN 引脚之间的电压，并向放大器 A11 提供预增益。当 IVINP 与 IVINN 间电压达到 50mV 时，A1 输出 IVINMON_INT 至 A11 的反相输入端，此时转换器进入恒流模式。若电流检测电压超过 50mV，A1 输出增大，导致 A11 输出下降，从而减少输送到输出的电流量。
以此方式，电流检测电压被稳定在 50mV。
输出电流放大器的工作方式类似于输入电流放大器，但其基准电压为 60mV 而非 50mV。输出电流检测电平也可通过 CTRL 引脚调节。将 CTRL 强制拉低至 1.2V 以下，可使 ISMON_INT 与 CTRL 保持相同电平，从而实现电流限制控制。该输出电流放大器支持轨到轨操作。同样地，若 FB 引脚电压高于 1.2V，则 A11 输出降低，以减小电流水平并调节输出电压（恒压模式）。
LT3790 提供监控引脚 IVIMON 和 ISMON，它们分别与输入和输出电流放大器两端的电压成比例。
主控制环路可通过将 EN/UVLO 引脚拉低来关闭。当 EN/UVLO 引脚电压高于 1.2V 时，内部 14μA 电流源会对 SS 引脚处的软启动电容 CSS 充电。随后，Vc 电压会被钳位在一个比 SS 电压高出一个二极管压降的电平，而 CSS 在启动过程中缓慢充电。这种软启动钳位机制可防止从输入电源汲取突变的大电流。
顶部 MOSFET 驱动器由浮动自举电容器 C1 和 C2 供电，这些电容通常在顶部 MOSFET 关断期间通过外部二极管重新充电。一种独特的电荷共享技术消除了降压或升压操作中顶部 FET 的刷新开关周期。同步开关 M4 和 M2 两端无需肖特基二极管，但它们确实在死区时间内提供较低的压降。添加肖特基二极管通常可将峰值效率提高 1% 至 2%（在 500kHz 频率下）。
