LTM4615双路输出开关模式 DC/DC 电源的引脚功能是什么?

2026/3/18 11:38:07
浏览次数: 14

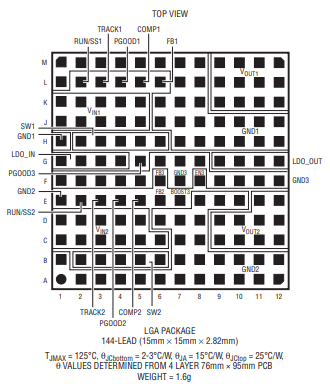

LTM4615 是一款具有一个额外 1.5A VLDO (非常低压差) 线性稳压器的完整 4A 双路输出开关模式 DC/DC 电源。其引脚功能主要如下:

LTM4615双路输出开关模式 DC/DC 电源的引脚功能是什么?

VIN1, VIN2 (J1-J5, K1-K5); (C1-C6, D1-D5):电源输入引脚施加于这些引脚与GND引脚之间的输入电压。建议将输入去耦电容直接放置在VIN引脚与GND引脚之间。

VOUT1, VOUT2 (K9-K12, L9-L12, M9-M12); (C9-C12, D9-D12, E11-E12):电源输出引脚在这些引脚与GND引脚之间连接输出负载。建议将输出去耦电容直接放置在这些引脚与GND引脚之间。

GND1, GND2, (H1, H7-H12, J6-J12, K6-K8 L1, L7-L8, M1-M8); (A1-A12, B1, B7-B12, C7-C8, D6-D8, E1, E8-E10):输入和输出回路的公共接地引脚

TRACK1, TRACK2 (L3, E3):输出电压跟踪引脚当模块配置为主控输出时,若在RUN/SS引脚对地接入软启动电容,可控制主调节器的斜坡上升;或通过外部电阻分压网络将其连接至主控调节器的跟踪引脚以实现从属控制。若无需跟踪功能,则将TRACK引脚连接至VIN。注意:跟踪功能必须存在负载电流才能正常工作。

FB1, FB2 (L6, E6):开关稳压器误差放大器的负向输入引脚内部通过一个4.99kΩ精密电阻连接至VOUT。可通过在FB与GND引脚间外接电阻来编程设定不同的输出电压。两个电源模块可通过将此引脚并联至相邻模块的FB引脚实现均流。

FB3 (F6):LDO误差放大器的负向输入引脚内部通过一个4.99kΩ电阻连接至LDO_OUT。可通过在FB3与GND引脚间外接电阻来编程设定不同的输出电压。

COMP1, COMP2 (L5, E5):电流控制阈值及误差放大器补偿点电流比较器阈值随该控制电压升高而增加。两个电源模块可通过将此引脚并联至相邻模块的COMP引脚实现均流。每个通道均已内部补偿。

PGOOD1, PGOOD2 (L4, E4):输出电压良好指示引脚开漏逻辑输出,当输出电压偏离设定点±7.5%以外时,该引脚被拉低至地。

RUN/SS1, RUN/SS2 (L2, E2):运行控制与软启动引脚电压高于0.8V时开启模块,低于0.5V时关闭模块。该引脚内置1MΩ上拉电阻至VIN,并配有1000pF对地电容。

SW1, SW2 (H2-H6, B2-B6):电路开关节点(用于测试目的)可连接至PCB铜箔以改善热性能。SW1与SW2必须分别位于独立的铜平面上。

LDO_IN (G1-G4):VLDO输入电源引脚请在靠近这些引脚处放置输入电容。

LDO_OUT (G9-G12):VLDO输出电源引脚请在靠近这些引脚处放置输出电容。为保证输出电压精度,最小需加载1mA负载。

BOOST3 (E7):驱动内部VLDO NMOS管完全导通的升压供电引脚该引脚用于测试内部升压转换器,典型输出电压为5V。

GND3 (F1-F5, F7, F9-F12, G6-G8):内部VLDO的输入与输出回路公共接地引脚

PGOOD3 (G5):VLDO电源良好指示引脚

EN3 (F8):VLDO使能引脚
