Mini-Circuits低噪声 MMIC 放大器PMA1-14LV+产品介绍
2026/3/19 13:53:09
浏览次数:
1
PMA1-14LV+低噪声 MMIC 放大器
定义

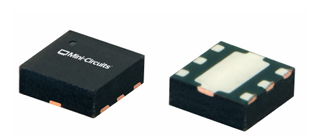

PMA1-14LV+ 是一款基于 pHEMT 的低噪声 MMIC 放大器，具有高 IP3 和平坦增益。其工作频率范围为 0.05 GHz 至 10 GHz，具备高动态范围特性，典型参数包括：噪声系数 1.0 dB、增益 21.9 dB、P1dB +20.4 dBm、OIP3 +28.4 dBm。这种性能组合使其非常适用于对灵敏度和动态范围要求高的接收机应用。PMA1-14LV+ 采用单一 +5 V 电源供电，与 50 Ω 阻抗良好匹配，并采用小型薄型 1.5 x 1.5 mm QFN 式封装，便于集成到高密度电路板布局中。
特性
高增益，典型。21.9分贝
典型低噪声系数。1.0分贝
OIP3高，典型。+28.4 dBm
典型高P1dB。+20.4 dBm
单电源电压，60mA时+5V
1.5 x 1.5 mm 6引线QFN型封装
应用
测试和测量设备
回程无线电系统
卫星通信
雷达、电子战和电子对抗防御系统
5G无线基础设施

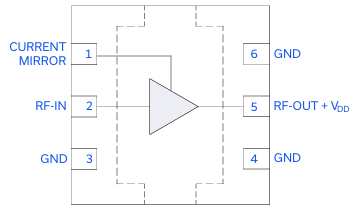

功能图（俯视图）
