BFHK-1202+带通滤波器Mini-Circuits产品介绍

2026/3/19 14:01:58

浏览次数: 2

BFHK-1202+带通滤波器

定义

Mini-Circuits的BFHK-1202+带通滤波器采用紧凑、坚固的陶瓷封装，通过Ku波段的下边缘为上X波段提供精确滤波。

利用专有材料科学和分布式设计拓扑，确保关键任务设计的高度可重复性能。该滤波器在9.5至13.5 GHz范围内提供0.85 dB的典型通带损耗，在0.1至4.5 GHz范围内具有46 dB和74 dB至30 GHz的出色阻带抑制，大大抑制了干扰和谐波。

BFHK-1202+的额定射频输入功率高达1W，可在-55°C至+125°C的宽温度范围内运行，结合了可靠性和高性能，适用于要求苛刻的卫星通信、雷达、电子战和测试环境。

特性

超高阻带抑制，典型值62 dB。

可表面安装的拾放式标准机箱

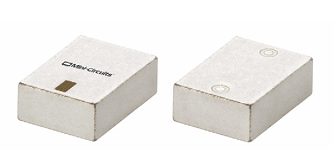

标准小1812（4.5x3.2毫米）表壳样式

高质量分布式滤波器拓扑

宽阻带

屏蔽结构防止滤波器失谐

通过采用LGA（陆地栅格阵列）减少占地面积

应用

测试和测量设备

卫星通信

航空航天和国防信号调节

功能图

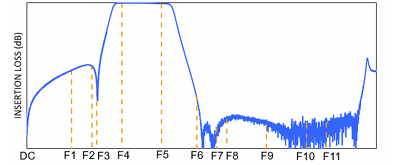

典型频率响应图
