BFHKI-2162+陶瓷带通滤波器的产品介绍

2026/3/19 14:04:49

浏览次数: 2

BFHKI-2162+陶瓷带通滤波器

定义

BFHKI-2162+ 是一款微型低温共烧陶瓷（LTCC）超高中频抑制带通滤波器，其通带范围为 19.4 GHz 至 23.8 GHz，可支持多种应用。该型号在 10.3 GHz 以下实现高达 72 dB 的阻带抑制，在 40 GHz 以下实现 49 dB 的阻带抑制。

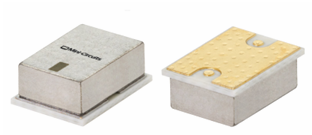

该滤波器采用小巧的 4.95 mm × 3.65 mm 陶瓷封装形式，非常适合高密度信号链 PCB 布局，能够与 MMIC 尺寸和性能完美匹配。BFHKI 系列内置集成式中介层焊盘，便于通过自动化制造设备安装到 PCB 上。

得益于其坚固的单片结构，该模型在整个宽频带内提供典型的 2.8 dB 插入损耗。LTCC 制造工艺确保了射频性能的极小波动，同时交付的产品能胜任高湿度与极端温度等严苛环境条件。

该型号可承受最高 1 W 的射频输入功率，并拥有宽广的工作温度范围：-55°C 至 +125°C。

特性

带集成插入板的LTCC带通滤波器

超高阻带抑制，典型。49分贝

小尺寸，4.95x3.65毫米

坚固的陶瓷结构

应用

测试和测量设备

卫星通信

航空航天和国防信号调节

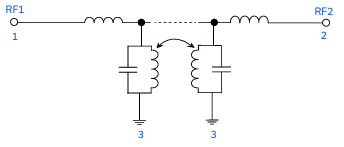

功能图

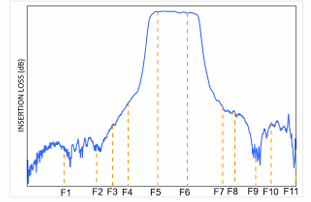

+25°C时的典型频率响应
