24MR-35M+同轴适配器Mini-Circuits的产品介绍

2026/3/19 14:22:58

浏览次数: 2

24MR-35M+同轴适配器

定义

Mini-Circuits 的 24MR-35M+ 是一款同轴适配器，一端为 2.4 mm 直角公头（Right-Angle Male），另一端为 3.5 mm 公头（Male），支持从直流（DC）至 33 GHz 的广泛应用。该型号在整个频率范围内提供优异的电压驻波比（VSWR）和低插入损耗。

24MR-35M+ 采用钝化不锈钢结构制造，整体长度仅为 0.71 英寸（约 18.03 mm），紧凑耐用，适用于空间受限的高频系统。

特性

超宽带，直流至33GHz

低插入损耗，典型值0.11 dB。

出色的VSWR，1.11:1典型值。

直角车身

电气规格（在 +25°C 条件下）

参数	频率 (GHz)	最小值	典型值	最大值	单位
频率范围	-	DC	-	33	GHz
插入损耗	0.01–33	-	0.11	0.44	dB
电压驻波比 (VSWR)	0.01–33	-	1.11	1.35	:1

备注：规格测试最低频率为 0.01 GHz。

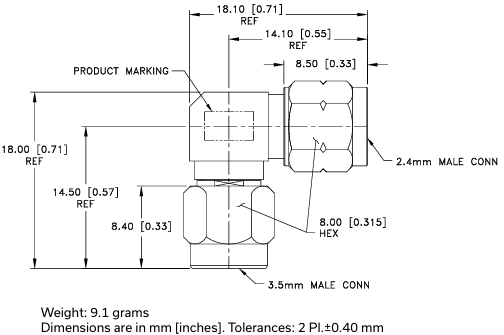

案例风格图
