NCS1-23+是Mini-Circuits的一款射频变压器芯片

2026/3/23 11:46:10

浏览次数: 1

NCS1-23+是Mini-Circuits的一款射频变压器芯片。其特性及应用范围如下：

特性：

宽带，1300至2000 MHz

低相位不平衡，2度和振幅不平衡，典型值为0.3 dB。

微型尺寸，0.079英寸x0.049英寸x0.033英寸

LTCC结构

低成本

可水洗

应用范围：

宽带码分多址

PCS

全球定位系统

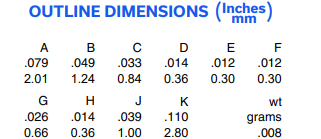

外形图：

NCS1-23+是Mini-Circuits的一款射频变压器芯片
