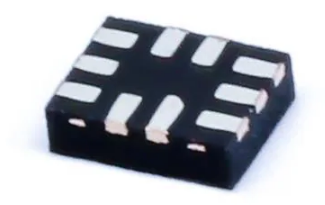

德州仪器TS3A5223双通道 SPDT 双向模拟开关

德州仪器TS3A5223双通道 SPDT 双向模拟开关型号介绍

概述

TS3A5223 是一款高速双通道模拟开关，此开关具有先断后通以及双向信号切换功能。TS3A5223 可被用作一个双路 2:1 复用器或者一个 1:2 双路去复用器。TS3A5223 提供极低的导通电阻、很低的 THD 和通道间串扰以及很高的关闭隔离。这些 特性 使得TS3A5223 适用于音频信号传输和切换 应用。TS3A5223 控制逻辑支持 1V - 3.6V CMOS 逻辑电平。此逻辑接口可在不增加电源输出电流 (ICC) 的前提下实现与各种 CPU 和微控制器的直接对接，从而降低了功耗。

特性

• 低导通电阻开关

– 电压为 3.6V 时为 0.45Ω（典型值）

– 电压为 1.8V 时为 0.85Ω（典型值）

• 宽电源电压：1.65V 至 3.6V

• 1.0V 兼容逻辑接口

• 高切换带宽 80MHz

• 在整个波段上，总谐波失真 (THD) 为 0.01%

• 额定最小先开后合

• 双向切换

• –75dB 通道至通道串扰

• 具有极低功率耗散和泄漏电流的 -70dB 通道至通道关闭隔离

• 极小型 QFN-10 封装：1.8mm x 1.4mm

• 针对所有引脚的 ESD 保护

– 2kV HBM，500V CDM

应用

• 便携式电子产品

• 智能手机、平板电脑

• 家用电器

• 有线通信

TS3A5223功能图

德州仪器TS3A5223双通道 SPDT 双向模拟开关型号介绍

TS3A5223引脚配置图

德州仪器TS3A5223双通道 SPDT 双向模拟开关型号介绍
