安森美A5191HRT单芯片 CMOS 调制解调器型号介绍

2026/3/24 11:38:39
浏览次数: 1

安森美A5191HRT调制解调器

安森美A5191HRT单芯片 CMOS 调制解调器型号介绍

概述

A5191HRT 是一款单芯片 CMOS 调制解调器，专用于高速公路可寻址远程变送器（HART）现场仪表和主站设备。该调制解调器配合少量外部无源元件，即可提供满足 HART 物理层要求所需的全部功能，包括调制、解调、接收滤波、载波检测及发送信号整形。

A5191HRT 采用相位连续频移键控（FSK），速率为每秒 1200 比特。为节省功耗，在发送操作期间接收电路被关闭，反之亦然，从而实现 HART 通信中所用的半双工工作模式。

特性

单芯片、半双工 1200 bps FSK 调制解调器

Bell 202 移频：1200 Hz 和 2200 Hz

电源电压范围：3.0 V – 5.5 V

发送信号波形整形

接收带通滤波器

低功耗：适用于本质安全应用

兼容 3.3 V 或 5 V 微控制器

内部振荡器需外接 460.8 kHz 晶体或陶瓷谐振器

符合 HART 物理层规范

工业温度范围：–40°C 至 +85°C

提供 28 引脚 PLCC、32 引脚 QFN 和 32 引脚 LQFP 封装

无铅器件

应用

HART多路复用器

HART调制解调器接口

4-20mA回路供电变送器

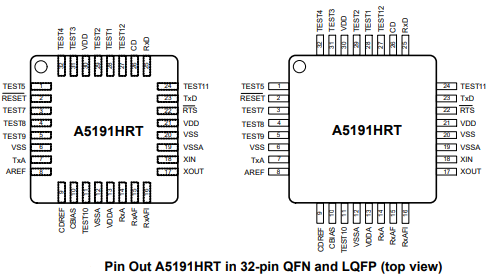

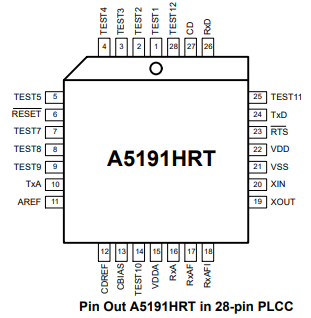

不同封装引脚配置图

安森美A5191HRT单芯片 CMOS 调制解调器型号介绍

安森美A5191HRT单芯片 CMOS 调制解调器型号介绍
