什么是亚德诺AD633 评估板？简单了解

2026/3/24 13:40:25
浏览次数: 1

AD633 电子元器件评估板使用户能够轻松控制 AD633，从而进行简单的 bench-top 实验。其内置的灵活性允许便捷配置，以适应其他工作模式。

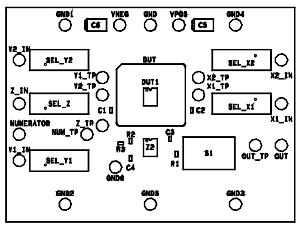

下图是 AD633 评估板的照片。

什么是亚德诺AD633 评估板？简单了解

任何能够提供 ±10 mA 或更大电流的双极性电源均可用于执行预期测试，此外还可根据用户需求连接任意测试设备。

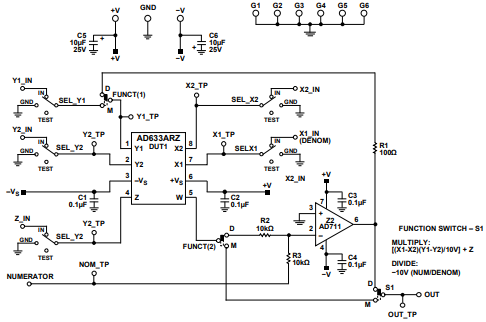

参考下图的原理图，乘法器的输入为差分且直流耦合。三个位置滑动开关增强了灵活性，使乘法器输入可连接至有源信号源、接地，或直接连接至器件引脚以进行直接测量（如偏置电流）。输入可以单端或差分方式连接，但必须提供通往地的直流通路以支持偏置电流。若某输入源的阻抗非零，则需在相反极性输入端接入等值阻抗，以避免引入额外的失调电压。

什么是亚德诺AD633 评估板？简单了解

AD633-EVALZ 可通过开关 S1 配置为乘法器或除法器模式。

图1 至图4分别展示了信号、电源和地平面的布线 artwork；图 5 显示了元件面和电路面的丝印层；图 6 展示了组装后的实物。

什么是亚德诺AD633 评估板？简单了解什么是亚德诺AD633 评估板？简单了解

什么是亚德诺AD633 评估板？简单了解什么是亚德诺AD633 评估板？简单了解

图1-图4

什么是亚德诺AD633 评估板？简单了解

图5

什么是亚德诺AD633 评估板？简单了解

图6
