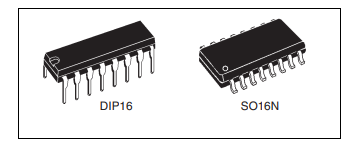

L6599A 是前代 L6599 的改进版本。它是一款专用于串联谐振半桥拓扑结构的双端控制器。它提供 50% 的互补占空比：高侧开关和低侧开关的导通/关断驱动相位相差 180°，且时间完全一致。通过调制工作频率来获得输出电压调节。在一只开关关断和另一只开关导通之间插入的固定死区时间，保证了软开关并实现了高频操作。
为了采用自举方式驱动高侧开关，该 IC 采用了一种高压浮动结构，能够承受超过 600 V 的电压，并集成了同步驱动的高压 DMOS，从而取代了外部快恢复自举二极管。
该 IC 使设计者能够通过外部可编程振荡器来设置转换器的工作频率范围。
启动时，为了防止不受控的浪涌电流，开关频率从一个可编程的最大值开始，并逐渐衰减，直到达到由控制环路确定的稳态值。这种频率偏移是非线性的，旨在最大限度地减少输出电压过冲；其持续时间也是可编程的。
在轻载情况下，IC 可能会进入受控突发模式操作，使转换器的输入功耗保持在最低水平。
IC 功能包括一个带电流迟滞的非锁存低电平有效禁用输入端，可用于电源时序控制或防欠压保护；一个用于过流保护（OCP）的电流检测输入端，具有频率偏移和带自动重启的延时关断功能。如果第一级保护不足以控制初级电流，更高一级的 OCP 会将 IC 锁存关断。它们的组合提供了针对过载和短路的全面保护。另一个带锁存的禁用输入端（DIS）允许轻松实现 OTP（过温保护）和/或 OVP（过压保护）。
提供了一个与 PFC 控制器的接口，该接口能够在故障条件下（如 OCP 关断和 DIS 为高电平）或突发模式操作期间，关断预调节器。
