芯源MP1541电流模式升压转换器的产品概述

2026/3/30 11:25:45
浏览次数: 1

MP1541 是一款电流模式升压转换器，专为小型、低功耗应用而设计。MP1541 的开关频率为 1.3MHz，允许使用高度 2mm 或更低的微型、低成本电容和电感。内部软启动功能可减小浪涌电流，从而延长电池寿命。MP1541 的工作输入电压低至 2.5V，能够从 5V 电源产生 12V 电压，输出电流高达 300mA。

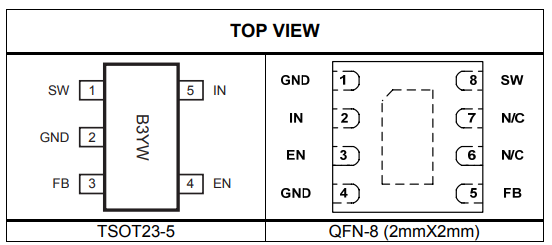

MP1541 包含欠压闭锁、电流限制和热过载保护功能，以防止在输出过载情况下发生损坏。MP1541 提供小型 5 引脚 TSOT23 封装或 QFN-8 (2mmX2mm) 封装。

芯源MP1541电流模式升压转换器的产品概述

具备特性

板载功率MOSFET

使用微型电容器和电感器

1.3MHz固定开关频率

内部补偿

内部软启动

输入电压低至2.5V，输出电压高达22V

12电压为300mA，来自5V输入

UVLO，热关机

内部电流限制

提供TSOT23-5封装或QFN-8（2mmX2mm）封装

布局注意事项

高频开关稳压器需要非常仔细的布局才能稳定运行和低噪音。所有组件必须尽可能靠近IC放置。保持L1、D1和C2之间的路径极短，以将噪音和振铃降至最低。C1必须靠近IN引脚放置，以获得最佳去耦效果。所有反馈组件必须靠近FB引脚，以防止FB引脚迹线上的噪声注入。C1和C2的接地回路应靠近GND引脚。
