MA4P504-1072 PIN二极管的简述及特性分析

2026/3/30 13:32:08
浏览次数: 0

MACOM的MELF PIN二极管产品线涵盖了广泛的电气特性。

MA4P504-1072T中使用的芯片采用独特的CERMACHIP钝化工艺制造，该工艺提供硬玻璃封装，保护并密封芯片的有源区。这种封装的CERMACHIP PIN二极管非常适合用于存在高射频和直流电压的应用。该芯片被封装在一个坚固的陶瓷金属电极无引线表面（MELF）表面贴装封装中，该封装与阳极和阴极上的耐火金属塞全面粘合。由于其对称的热路径，其结果是具有低热阻的低损耗PIN二极管。

MELF PIN二极管专为大容量磁带和卷轴组件而设计。其用户友好的设计提供了极其简单、自动、拾取和放置、索引和组装。所有可焊接表面均镀锡，并与所有行业标准回流焊和气相焊接工艺兼容。

MA4P504-1072T MELF封装PIN二极管适用于存在高入射功率的串联或并联配置。典型应用包括从HF到UHF频率的开关和衰减器。

具备的特性

高功率处理

低损耗/低失真

低热阻

表面可安装

无铅MELF封装（1072）

无卤素“绿色”模塑料

符合RoHS*标准，260°C回流兼容

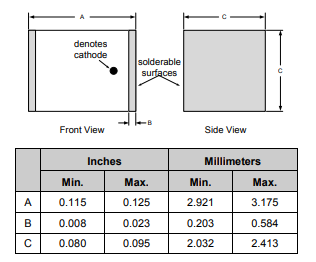

包装尺寸ODS 1072

MA4P504-1072 PIN二极管的简述及特性分析
