Mini-Circuits QCH-43+ 双向90°功率分配器产品介绍

2026/3/30 13:46:16
浏览次数: 0

QCH-43+双向90°功率分配器

Mini-Circuits QCH-43+ 双向90°功率分配器产品介绍

定义

Mini-Circuits的QCH-43+是一款双向90°功率分配器，能够处理高达200W的功率，幅度不平衡典型值为±0.35 dB，相位不平衡标准值为±1.0度。

在2000至4000 MHz的频率范围内工作，出色的相位和幅度不平衡使该组件成为各种系统和子系统设计的通用构建块，从平衡放大器和天线馈电到军事应用等等。分流器采用层压PCB工艺（0.56 x 0.35 x 0.09英寸）制造，包括环绕式端子，具有良好的可焊性和易于目视检查。

特性

高功率处理，高达200W

倍频程带宽，2000至4000 MHz

低插入损耗，典型值为0.15 dB

应用

平衡放大器

I&Q调制器

国防和军事

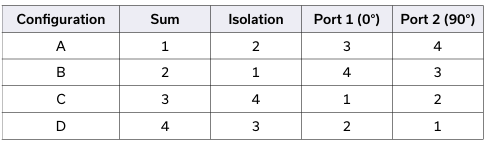

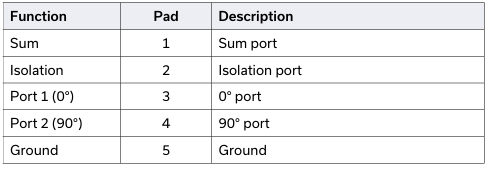

功能图

Mini-Circuits QCH-43+ 双向90°功率分配器产品介绍

Mini-Circuits QCH-43+ 双向90°功率分配器产品介绍

Mini-Circuits QCH-43+ 双向90°功率分配器产品介绍
