LT3010高压、微功率低压差线性稳压器的概述及特性

2026/3/31 13:34:01
浏览次数: 3

LT3010是一款高压、微功率低压差线性稳压器。该设备能够提供50mA的输出电流，压降为300mV。LT3010设计用于电池供电或高压系统，其低静态电流（工作时为30μA，关闭时为1μA）使其成为理想的选择。

LT3010的其他特性包括能够使用非常小的输出电容器进行操作。调节器稳定，输出仅为1μF，而大多数旧设备需要10μF至100μF的稳定性。可以使用小型陶瓷电容器，而不需要像其他稳压器那样添加ESR。内部保护电路包括反向电池保护、限流、热限制和反向电流保护。

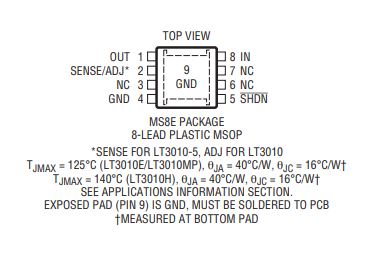

该设备可提供5V的固定输出电压和1.275V参考电压的可调设备。LT3010稳压器采用8引脚MSOP封装，带有外露焊盘，可增强热处理能力。

LT3010高压、微功率低压差线性稳压器的概述及特性

特性

宽输入电压范围：3V至80V

低静态电流：30µA

低压差电压：300mV

输出电流：50mA

热增强型8导联MSOP封装

无需保护二极管

固定输出电压：5V（LT3010-5）

可调输出范围为1.275V至60V（LT3010）

停机时1µA静态电流

1µF输出电容稳定

铝、钽或陶瓷电容器稳定

蓄电池反向保护

输出无反向电流

热限制

AEC-Q100符合汽车应用标准

应用

低电流高压稳压器

电池供电系统的调节器

电信应用

汽车应用
