LTC2495模数转换器的转换器操作周期分析

2026/4/1 10:59:50
浏览次数: 1

LTC2495 是一款多通道、低功耗、Δ-Σ（Delta-Sigma）模数转换器，采用双线 I²C 接口。其操作由四个状态组成（见文末图片）。转换器的工作周期从转换状态开始，接着进入休眠状态，最后以数据输入/输出周期结束。

上电初始化时，LTC2495 首先执行一次转换。转换完成后，器件进入休眠状态。在休眠状态下，功耗降低两个数量级。只要未对器件进行读写操作寻址，器件就会保持休眠状态。休眠期间，转换结果将无限期保存在静态移位寄存器中。

转换期间，器件不会响应外部请求。转换完成后，器件即可接受读写请求。一旦对 LTC2495 进行读操作寻址，器件就会在串行时钟（SCL）的控制下开始输出转换结果。转换结果没有延迟。数据输出为24位长，包含16位带符号的转换结果。数据在SCL的下降沿更新，允许用户在SCL的上升沿锁存数据。

新的转换由有效写操作后的 STOP 条件，或不完整读操作后的 STOP 条件触发。转换在完整读周期（从器件读出全部24位数据）结束时自动开始。

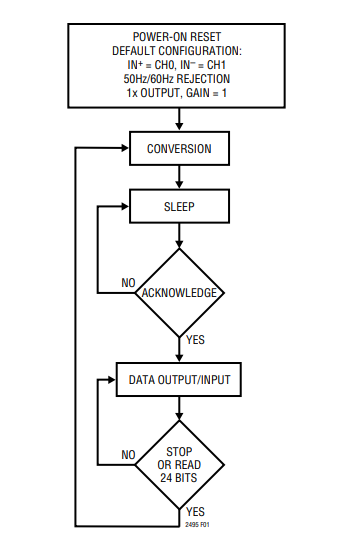

LTC2495模数转换器的转换器操作周期分析

状态转换图
