TPS54560B降压稳压器的概述及特性、应用说明

2026/4/7 11:43:01

浏览次数: 1

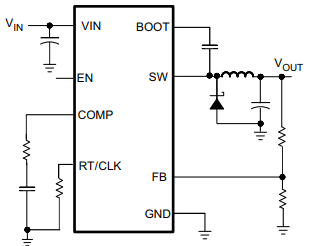

TPS54560B是一款60-V、5-a降压稳压器，集成有高侧MOSFET。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式将空载电源电流降低到146μA。当EN（启用）引脚拉低时，停机电源电流降至2μA。

欠压锁定内部设置为4.3V，但可以使用EN引脚增加。输出电压启动斜坡由内部控制，以提供受控的启动并消除过冲。

宽的开关频率范围允许优化效率或外部组件尺寸。输出电流逐周期限制。频率折返和热关断在过载情况下保护内部和外部组件。

TPS54560B采用8针热增强型HSOIC PowerPAD封装。

特性

•轻载时效率高，脉冲跳过Eco模式™

•92-mΩ高侧MOSFET

•146-μA工作静态电流和2-μA停机电流

•100 kHz至2.5 MHz固定开关频率

•与外部时钟同步

•集成BOOT充电FET，轻载时压降低

•可调UVLO和滞后

•0.8 V 1%内部电压参考

•8针HSOIC，带PowerPAD™封装

•-40°C至150°C TJ工作范围

•使用带有WEBENCH®Power Designer的TPS54560B创建自定义设计

应用

•工业自动化和电机控制

•USB专用充电端口和电池充电器

•12V、24V和48V工业和通信电源系统
